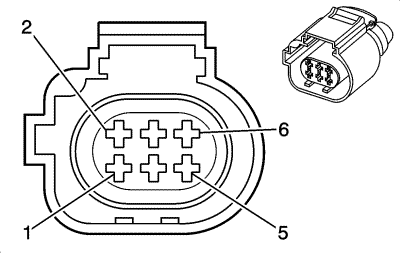

Информация о деталях разъемов

• Тип жгута проводов: Двигатель
• Разъем OEM: 284716-3
• Разъем технического обслуживания: 13576416
• Описание: 6-контактный внутренний, серия 1.6 Micro Timer, герметичный (OG)

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

1

0,75 БЕЛ/ФИОЛ

5764

Сигнал высокого уровня электродвигателя клапана рециркуляции выхлопных газов

2

0.5 WH

1456

Сигнал положения клапана рециркуляции выхлопных газов

3

--

--

Не используется

4

0,5 BK/BN

2753

Опорный сигнал низкого уровня датчика системы рециркуляции отработавших газов

5

0,75 VT/BK

5746

Сигнал низкого уровня электродвигателя клапана рециркуляции выхлопных газов

6

0,5 D-BU/RD

2702

Опорное напряжение 5 В системы рециркуляции отработавших газов (2)
