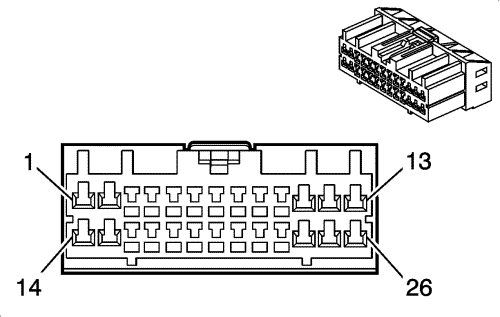

Информация о деталях разъемов

• Тип жгута проводов: Приборная панель
• OEM разъем: MG611336
• Разъем технического обслуживания: Обслуживается жгут проводов - см. каталог запчастей
• Описание: 26-контактный, гнездо, серия 040/070, герметичный (NA)

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для отсоединения: J-38125-11A
• Щуп диагностической проверки: J-35616-42 (RD)

1

--

--

Не используется

2

0,5 L-GN

275

Напряжение на положительной клемме аккумуляторной батареи

3

0,5 BN/L-GN

109

Переключатель подъема капота, сигнал

4

0.5 YE

804

Управление индикатором незакрытой двери

5

0.5 GY

31

Управление индикатором давления масла

6

0.5 YE

1398

Последовательные данные дистанционного включения двигателя

7

0.5 BN/GY

29

Управление звукового сигнала

8-9

--

--

Не используется

10

0,5 BN/YE

780

Сигнал блокировки переключателя блокировки двери водителя

11

0,5 BN/WH

781

Сигнал отпирания переключателя блокировки двери водителя

12

--

--

Не используется

13

0,5 L-GN/VT

15

Напряжение питания лампы правого указателя поворота

14

0,5 L-GN

264

Напряжение питания индикатора системы безопасности

15

0,5 VT/YE

143

Напряжение питания дополнительного оборудования

16

0,5 YE/WH

33

Управление индикатором тормозной системы

17-18

--

--

Не используется

19

0.5 BN

25

Схема управления индикатором зарядки

20-25

--

--

Не используется

26

0,5 D-BU/WH

14

Напряжение питания лампы левого указателя поворота
