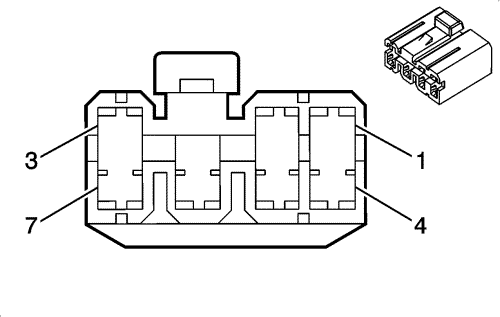

Информация о деталях разъемов

• Тип жгута проводов: Приборная панель
• Разъем OEM: MG 610203
• Разъем технического обслуживания: 13577063
• Описание: 7-контактный гнездный, серия 118 (PA) (NA)

Информация о деталях контактов

• Заделанный контакт: 13578843
• Инструмент для отсоединения: J-38125-11A
• Щуп диагностической проверки: J-35616-4A (PU)

1

0,5 D-BU/WH

14

Напряжение питания левых ламп сигналов поворота

2

0.75 VT/D-BU

16

Мигающий сигнал фонарей сигналов поворота

3

0.5 L-GN/VT

15

Напряжение питания правых ламп сигналов поворота

4

0.5 BN/VT

1969

Управление реле дальнего света фар

5

0.5 WH/VT

103

Сигнал включения фар переключателем или автоматическое управление реле фар

6

0.5 YE

10

Сигнал переключателя фар/напряжение питания фар

7

0.5 BK

550

Заземление

0.5 BK

550

Заземление
