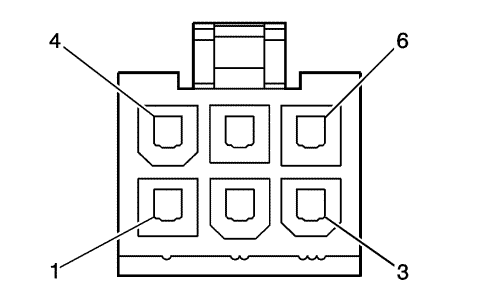

Информация о деталях разъемов

• Тип жгута проводов: Приборная панель
• OEM разъем: 5557-06R
• Разъем технического обслуживания: 13577050
• Описание: 6-контактный гнездный, серия Mini Fit (NA)

Информация о деталях контактов

• Заделанный контакт: 13580019
• Инструмент для отсоединения: J-38125-560
• Контрольный пробник для диагностики: J-35616-12 (BU)

1

0.5 BK

550

Заземление

2

--

--

Не используется

3

0.5 GY/BN

309

Напряжение питания лампы правого габаритного фонаря (автомобили с правым расположением руля)

4

0.5 BN/YE

189

Сигнал выключателя регулировки наклона света фар

5

0.5 YE

712

Напряжение питания левой фары ближнего света

6

0.5 YE

44

Сигнал переключателя яркости ламп подсветки приборной панели
