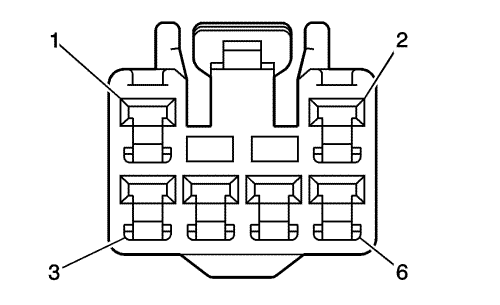

Информация о деталях разъемов

• Тип жгута проводов: Левый стоп-сигнал
• Разъем OEM: Отсутствует
• Разъем технического обслуживания: Техническое обслуживание агрегатов - См. Каталог деталей
• Описание: 6-контактный внутренний (WH)

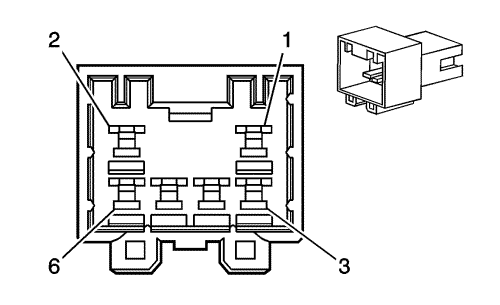

Информация о деталях разъемов

• Тип жгута проводов: Кузов
• Разъем OEM: 936271-1
• Разъем технического обслуживания: 13577015
• Описание: 6-контактный, штекер, серия 090 (NA)

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для отсоединения: J-38125-553
• Щуп диагностической проверки: J-35616-19 (BK)

1

0.5 BK

850

Заземление

1

0.5 BK

850

Заземление

2

0.5 BK

850

Заземление

2

0.5 BK

850

Заземление

3

0,5 RD

20

Напряжение питания лампы стоп-сигнала

3

0.5 BN/YE

20

Напряжение питания лампы стоп-сигнала

0.5 BN/YE

20

Напряжение питания лампы стоп-сигнала

4

0.5 BN/L-BU

2509

Напряжение питания лампы левого заднего габаритного фонаря

4

0.5 BN/L-BU

2509

Напряжение питания лампы освещения номерного знака

0.5 BN/L-BU

2509

Напряжение питания лампы освещения номерного знака

5

0.5 L-BU/WH

14

Напряжение питания левой лампы сигналов поворота (без CW1)

5

0.5 L-BU/WH

14

Напряжение питания левой лампы сигналов поворота (без CW1)

6

0.5/WH

24

Напряжение питания лампы фонаря заднего хода (без T79)

6

0,5 L-GN/WH

24

Напряжение питания лампы фонаря заднего хода (без T79)

0,5 L-GN/WH

24

Напряжение питания лампы фонаря заднего хода (без T79)

0.5 YE/GY

122

Напряжение питания заднего противотуманного фонаря (T79)

0.5 YE/GY

122

Напряжение питания заднего противотуманного фонаря (T79)
