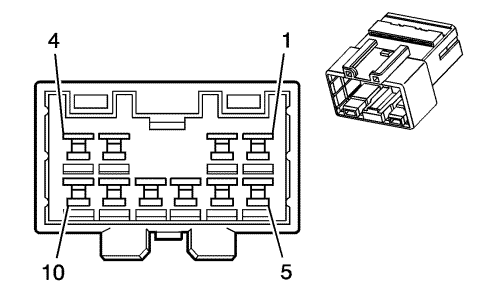

Информация о деталях разъемов

• Тип жгута проводов: Задняя дверь подъемная
• Разъем OEM: MG 651056
• Разъем технического обслуживания: Техническое обслуживание жгутов проводов - См. Каталог деталей
• Описание: 10-контактный гнездный, серия 090 II (WH)

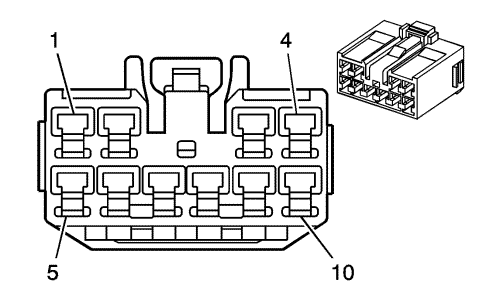

Информация о деталях разъемов

• Тип жгута проводов: Кузов
• Разъем OEM: MG 641059
• Разъем технического обслуживания: Техническое обслуживание жгутов проводов - См. Каталог деталей
• Описание: 10-контактный штырьковый, серия 090 II (WH)

Информация о деталях контактов

• Контакты: 1-3, 6, 7, 9, 10
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования:
• Контрольный пробник для диагностики: 15315247/J-35616-18 (BK)

• Контакты: 4, 8
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 15315247
• Щуп диагностической проверки: J-35616-18 (BK)

Информация о деталях контактов

• Заделанный контакт: 13575606
• Инструмент для отсоединения: J-38125-553
• Щуп диагностической проверки: J-35616-19 (BK)

1

0.5 VT/BN

141

Напряжение зажигания 3

1

0.5 VT/BN

141

Напряжение зажигания 3

2

0.5 BN/D-BU

391

Сигнал переключателя очистителя заднего окна

2

0.5 BN/L-BU

391

Сигнал переключателя очистителя заднего окна

3

0.5 BN/YE

20

Напряжение питания лампы стоп-сигнала

3

0.5 BN/YE

20

Напряжение питания лампы стоп-сигнала

4

1 BK

850

Заземление

4

1 BK

850

Заземление

5

--

--

Не используется

5

--

--

Не используется

6

0.5 BN/YE

294

Управление приводом отпирания замков дверей

6

0.5 BN/YE

294

Управление приводом отпирания замков дверей

7

0.5 GY

295

Управление приводом запирания замков дверей

7

0.5 GY

295

Управление приводом запирания замков дверей

8

1 BN/VT

293

Напряжение питания нагревательного элемента заднего стекла

8

1 BN/VT

293

Напряжение питания нагревательного элемента заднего стекла

9

0.5 L-BU/YE

744

Сигнал датчика-выключателя незакрытого багажника

9

0.5 L-BU/YE

744

Сигнал датчика-выключателя незакрытого багажника

0.5 L-BU/YE

744

Сигнал датчика-выключателя незакрытого багажника

10

0.5 BN/YE

2509

Напряжение питания ламп габаритных фонарей

10

0.5 BN/L-BU

2509

Напряжение питания лампы освещения номерного знака
