Информация о деталях разъемов

• Тип жгута проводов: Приборная панель
• Разъем OEM: MG 611133
• Разъем технического обслуживания: Техническое обслуживание жгутов проводов - См. Каталог деталей

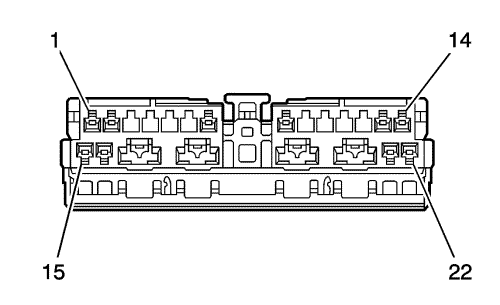

• Описание: 22-контактный гнездный, серия 2507 (WH)

Информация о деталях разъемов

• Тип жгута проводов: Кузов
• Разъем OEM: MG 621134
• Разъем технического обслуживания: Техническое обслуживание жгутов проводов - См. Каталог деталей

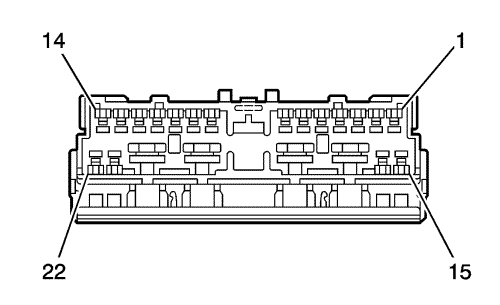

• Описание: 22-контактный штырьковый, серия 2507 (WH)

Информация о деталях контактов

• Заделанный контакт: 13580046
• Инструмент для отсоединения: J-38125-11A
• Щуп диагностической проверки: J-35616-42 (RD)

Информация о деталях контактов

• Заделанный контакт: 13579776
• Инструмент для отсоединения: J-38125-553
• Щуп диагностической проверки: J-35616-34 (YE)

1

0.5 GY/VT

228

Управление насосом омывателя лобового стекла

1

0.5 GY/VT

228

Управление насосом омывателя лобового стекла

2

0.5 L-GN/VT

15

Напряжение питания правых ламп сигналов поворота

2

0.5 L-GN/VT

15

Напряжение питания правых ламп сигналов поворота

0.5 L-GN/VT

15

Напряжение питания правых ламп сигналов поворота (без CW1)

3

0,5 D-BU/WH

14

Напряжение питания левых ламп сигналов поворота

3

0,5 D-BU/WH

14

Напряжение питания левых ламп сигналов поворота

0,5 D-BU/WH

14

Напряжение питания левых ламп сигналов поворота (без CW1)

4

0,75 VT/L-GN

439

Напряжение зажигания 1

4

0,75 VT/L-GN

439

Напряжение зажигания 1

5

0.5 BN/VT

1969

Управление реле дальнего света фар

5

0.5 BN/VT

1969

Управление реле дальнего света фар

6

0,5 D-BU/VT

392

Управление насосом омывателя заднего стекла

6

0,5 D-BU/VT

392

Управление насосом омывателя заднего стекла

7

0.5 GY/BN

309

Напряжение питания лампы правого габаритного фонаря

7

0.5 GY/BN

309

Напряжение питания лампы правого габаритного фонаря

8

0.5 BN/YE

189

Сигнал выключателя регулировки наклона света фар

8

0.5 BN/YE

189

Сигнал выключателя регулировки наклона света фар

9

0.5 YE/VT

317

Напряжение питания обмотки реле противотуманной фары

9

0.35 YE/VT

317

Напряжение питания обмотки реле противотуманной фары

0,5 D-BU/GY

192

Сигнал переключателя передних противотуманных фар

10

0.5 GY/D-BU

1348

Напряжение питания индикатора включения фар/Управление индикатором включения фар

10

0.35 GY/D-BU

1348

Напряжение питания индикатора включения фар/Управление индикатором включения фар

11

0.5 WH/GY

352

Напряжение питания обмотки реле фар

11

0.5 WH/GY

352

Напряжение питания обмотки реле фар

12

0.5 BN/VT

1080

Управление реле габаритных фонарей

12

0.5 BN/VT

1080

Управление реле габаритных фонарей

13

0.75 RD/WH

1040

Напряжение на положительной клемме аккумуляторной батареи

13

0.75 RD/WH

1040

Напряжение на положительной клемме аккумуляторной батареи

14

0.75 YE

712

Напряжение питания левой фары ближнего света (TRG)

14

0.75 YE

712

Напряжение питания левой фары ближнего света

15

0.5 YE

804

Управление индикатором приоткрытой двери

15

0.5 YE

804

Управление индикатором приоткрытой двери

16

1 BN/VT

293

Напряжение питания нагревательного элемента заднего стекла

16

1 BN/VT

293

Напряжение питания нагревательного элемента заднего стекла

17

2.5 RD/VT

42

Напряжение на положительной клемме аккумуляторной батареи

17

2.5 RD/VT

42

Напряжение на положительной клемме аккумуляторной батареи

18

4 RD/L-GN

242

Напряжение на положительной клемме аккумуляторной батареи

18

4 RD/L-GN

242

Напряжение на положительной клемме аккумуляторной батареи

19

2.5 RD/GY

142

Напряжение на положительной клемме аккумуляторной батареи

19

2.5 RD/GY

142

Напряжение на положительной клемме аккумуляторной батареи

20

1 VT/BK

339

Напряжение зажигания 1

20

1 VT/BK

339

Напряжение зажигания 1

21

0,5 D-GN/D-BU

183

Управление индикатором передних противотуманных фар

21

0,5 D-GN/D-BU

183

Управление индикатором передних противотуманных фар

22

0.5 BN/GY

29

Управление звукового сигнала

22

0.5 BN/GY

29

Управление звукового сигнала

0.5 BN/GY

29

Управление звукового сигнала
