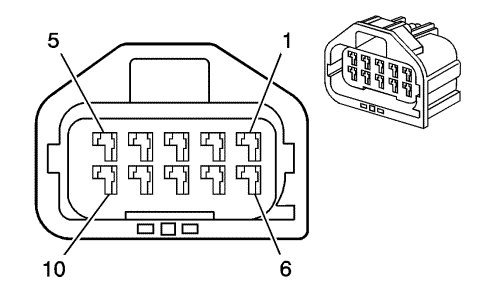

Информация о деталях разъемов

• Тип жгута проводов: Катушка зажигания
• OEM разъем: 174655-2
• Разъем технического обслуживания: Техническое обслуживание жгутов проводов - См. Каталог деталей
• Описание: 10-контактный гнездный, серия Econoseal J-Mark II, герметичный (BK)

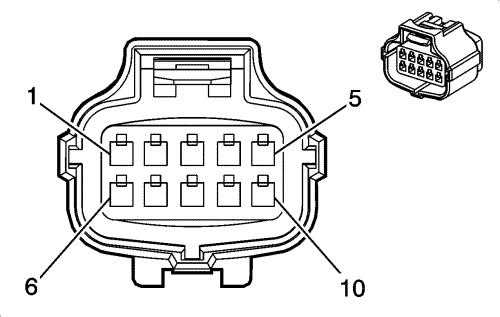

Информация о деталях разъемов

• Тип жгута проводов: Двигатель
• OEM разъем: 174657-2
• Разъем технического обслуживания: Техническое обслуживание жгутов проводов - См. Каталог деталей
• Описание: 10-контактный штырьковый, серия Econoseal J-Mark II, герметичный (BK)

Информация о деталях контактов

• Заделанный контакт: 13579763
• Инструмент для отсоединения: J-38125-12A
• Щуп диагностической проверки: J-35616-33 (YE)

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 12094429
• Щуп диагностической проверки: J-35616-34 (YE)

1

1 VT/BK

1846

Напряжение питания катушки зажигания

1

1 VT/BK

1846

Напряжение питания катушки зажигания

2

0.75 BK

51

Заземление

2

0.75 BK/WH

51

Заземление

3

0.75 BK

50

Заземление

3

0.75 BK

50

Заземление

4

0.75 BK

50

Заземление

4

0.75 BK

50

Заземление

5

0.75 BK

51

Заземление

5

0.75 BK/WH

51

Заземление

6

0.75 VT/BK

1846

Напряжение питания катушки зажигания

6

1 VT/BK

1846

Напряжение питания катушки зажигания

7

0.75 D-BU/WH

6768

Управление катушкой зажигания

7

0.75 D-BU/WH

6768

Управление катушкой зажигания

8

0,75 D-BU/BK

6770

Управление катушкой зажигания

8

0,75 D-BU/BK

6770

Управление катушкой зажигания

9

0.75 D-BU/WH

6771

Управление катушкой зажигания

9

0.75 D-BU/WH

6771

Управление катушкой зажигания

10

0,75 D-GN/WH

6769

Управление катушкой зажигания

10

0,75 D-GN/WH

6769

Управление катушкой зажигания
