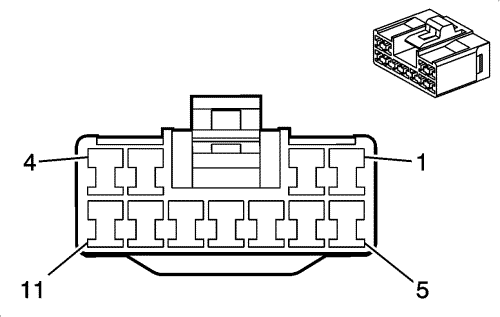

Информация о деталях разъемов

• Тип жгута проводов: Кузов
• Разъем OEM: MG 651350
• Разъем технического обслуживания: Обслуживается жгут проводов - см. каталог запчастей
• Описание: 11-контактный гнездный, серия 090 II

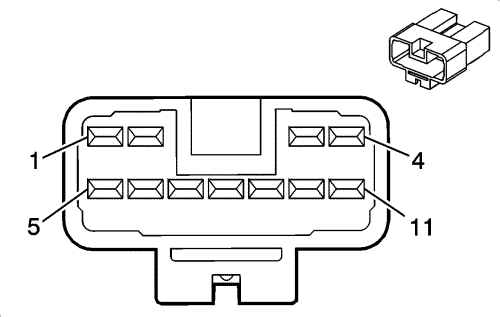

Информация о деталях разъемов

• Тип жгута проводов: Передняя лампа
• Разъем OEM: MG 641353
• Разъем технического обслуживания: Обслуживается жгут проводов - см. каталог запчастей
• Описание: 11-контактный штырьковый, серия 090 II

Информация о деталях контактов

• Заделанный контакт: 13580050
• Инструмент для отсоединения: J-38125-553
• Щуп диагностической проверки: J-35616-18 (BK))

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 15315247
• Щуп диагностической проверки: J-35616-19 (BK)

1

0,5 L-GN/WH

6549

Сигнал включения подачи сжиженного газа (LCP)

1

0,5 L-GN/WH

6549

Сигнал включения подачи сжиженного газа (LCP)

0.5 BN/GY

7072

Сигнал температуры датчика топлива 1 (LEB)

0.5 BN/GY

7072

Сигнал температуры датчика топлива 1 (LEB)

2

0,5 D-GN/WH

6549

Сигнал включения подачи сжиженного газа (LCP)

2

0,5 D-GN/WH

6549

Сигнал включения подачи сжиженного газа (LCP)

0,5 BN/WH

7073

Возвратный сигнал температуры датчика топлива 1 (LEB)

0,5 BN/WH

7073

Возвратный сигнал температуры датчика топлива 1 (LEB)

3

0.75 BN/VT

2077

Напряжение питания нагревательного элемента подушки сиденья (автомобили с левым расположением руля)

3

0.75 BN/VT

2077

Напряжение питания нагревательного элемента подушки сиденья

4

1 GY

5101

Управление электромагнитом отсечки подачи топлива (LCP)

4

1 GY

5101

Управление электромагнитом отсечки подачи топлива (LCP)

0.5 D-BU/YE

6861

Сигнал датчика наличия воды в топливе (LEB)

0.5 D-BU/YE

6861

Сигнал датчика наличия воды в топливе (LEB)

5

0.5 BK/OG

6619

Сигнал низкого показателя

5

0.5 BK/OG

6619

Сигнал низкого показателя

6

0,5 OG/GY

6618

Сигнал датчика направления

6

0,5 OG/GY

6618

Сигнал -- датчика направления

7

0,5 D-BU

884

Сигнал датчика скорости вращения левого заднего колеса

7

0.5 L-BU

884

Сигнал датчика скорости вращения левого заднего колеса

8

0.5 BK/D-BU

885

Низкое опорное напряжение датчика скорости вращения левого заднего колеса

8

0.5 BK/D-BU

885

Низкое опорное напряжение датчика скорости вращения левого заднего колеса

9

0.5 VT

882

Сигнал датчика скорости вращения правого заднего колеса

9

0.5 VT

882

Сигнал датчика скорости вращения правого заднего колеса

10

0.5 BK/VT

883

Низкое опорное напряжение датчика скорости вращения правого заднего колеса

10

0.5 BK/VT

883

Низкое опорное напряжение датчика скорости вращения правого заднего колеса

11

0,5 L-GN/WH

6549

Сигнал включения подачи сжиженного газа (LCP)

11

0,5 L-GN/WH

6549

Сигнал включения подачи сжиженного газа (LCP)

1.5 D-GN

5543

Управление контактом реле насоса вспомогательного отопителя (LEB)

1.5 D-GN

5543

Управление контактом реле насоса вспомогательного отопителя (LEB)
