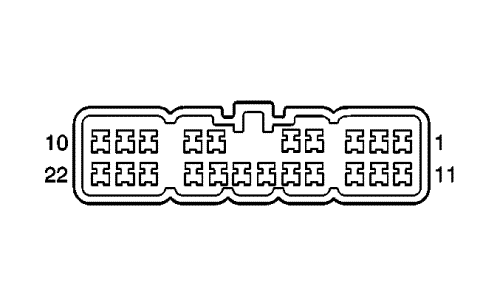

Информация о деталях разъемов

• Тип жгута проводов: Приборная панель
• Разъем OEM: MG 612254
• Разъем технического обслуживания: Обслуживается жгут проводов - см. каталог запчастей
• Описание: 22-контактный гнездный, серия ASC (WH)

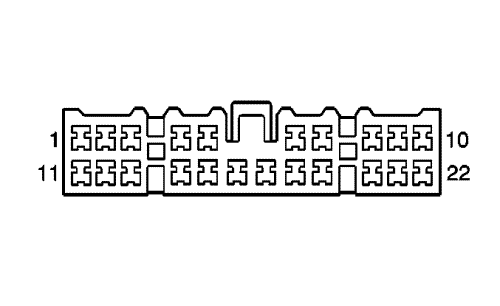

Информация о деталях разъемов

• Тип жгута проводов: Передняя лампа
• Разъем OEM: MG 622256
• Разъем технического обслуживания: Обслуживается жгут проводов - см. каталог запчастей
• Описание: 22-контактный штырьковый, серия SDL (WH)

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для отсоединения: J-38125-553
• Щуп диагностической проверки: J-35616-18 (BK)

Информация о деталях контактов

• Контакты: 13, 16
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

• Контакты: 1-5, 9, 15, 21
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 15315247
• Щуп диагностической проверки: J-35616-19 (BK)

• Контакты: 6, 8, 10-12, 14, 16-20
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 15315247
• Щуп диагностической проверки: J-35616-19 (BK)

• Контакты: 7, 12
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

• Контакты: 8, 21
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 12094430
• Щуп диагностической проверки: J-35616-22 (RD)

• Контакты: 9
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 15315247
• Щуп диагностической проверки: J-35616-2A (GY)

• Контакты: 21, 22
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 15315247
• Щуп диагностической проверки: J-35616-18 (BK)

1

0,5 D-GN/WH

6549

Сигнал включения подачи сжиженного газа (LCP)

1

0,5 D-GN/WH

6549

Сигнал включения подачи сжиженного газа (LCP)

2

0.5 WH

2501

Высокоскоростная шина последовательных данных GMLAN-

2

0.5 WH

2501

Высокоскоростная шина последовательных данных GMLAN-

0.5 WH

2501

Высокоскоростная шина последовательных данных GMLAN-

3

0,35 D-BU

2769

Сигнал индикатора тормоза

3

0.5 L-BU

2769

Сигнал индикатора тормоза

4

0.5 BN/YE

20

Сигнал выключателя стоп-сигнала

4

0.5 BN/YE

20

Сигнал выключателя стоп-сигнала (JM4 или FX3)

5

0.5 BK/D-BU

61

Низкое опорное напряжение (C68)

5

0.5 BK/D-BU

61

Низкое опорное напряжение (C68)

0.35 BK/D-BU

61

Сигнал низкого показателя

6

1 GY/VT

267

Напряжение питания обмотки реле отпотевателя заднего стекла (автомобили с правым расположением руля)

6

1 GY/VT

267

Напряжение питания обмотки реле отпотевателя заднего стекла (автомобили с правым расположением руля)

7

1 VT/BN

741

Напряжение зажигания 3 (автомобили с правым расположением руля)

7

1 VT/BN

741

Напряжение зажигания 3 (автомобили с правым расположением руля)

8

1 YE/BN

95

Сигнал выключателя омывателя лобового стекла (автомобили с правым расположением руля без U05)

8

1 YE/BN

95

Сигнал выключателя омывателя лобового стекла (автомобили с правым расположением руля без U05)

9

1 WH

92

Высокая скорость электродвигателя стеклоочистителя лобового стекла (автомобили с правым расположением руля без U05)

9

1 WH

92

Высокая скорость электродвигателя стеклоочистителя лобового стекла (автомобили с правым расположением руля без U05)

10

1 BN

96

Сигнал задержки импульсов переключателя стеклоочистителя лобового стекла (автомобили с правым расположением руля)

10

1 BN

96

Сигнал задержки импульсов переключателя стеклоочистителя лобового стекла (автомобили с правым расположением руля)

11

0.5 YE

1410

Управление индикатором неисправности системы ABS прицепа (FX3)

11

0.5 YE

1410

Управление индикатором неисправности системы ABS прицепа (FX3)

12

0.5 L-BU

2500

Высокоскоростная шина последовательных данных GMLAN+

12

0,5 D-BU

2500

Высокоскоростная шина последовательных данных GMLAN+

0,5 D-BU

2500

Высокоскоростная шина последовательных данных GMLAN+

13

0.5 WH

2501

Высокоскоростная шина- последовательных данных GMLAN (без FX3)

13

0.5 WH

2501

Высокоскоростная шина- последовательных данных GMLAN (без FX3)

0,5 OG/GY

753

Модуль рулевого колеса - сигнал высокого уровня (FX3)

0,5 OG/GY

753

Модуль рулевого колеса - сигнал высокого уровня (FX3)

14

0.5 L-BU

2500

Высокоскоростная шина+ последовательных данных GMLAN (без FX3)

14

0.5 L-BU

2500

Высокоскоростная шина+ последовательных данных GMLAN (без FX3)

0.5 BN/OG

752

Модуль рулевого колеса - сигнал низкого уровня (FX3)

0.5 BN/OG

752

Модуль рулевого колеса - сигнал низкого уровня (FX3)

15

0.5 D-BU/BK

6727

Управление индикатором динамической стабилизации (FX3)

15

0.5 D-BU/BK

6727

Управление индикатором динамической стабилизации (FX3)

16

0.5 D-BU/YE

6844

Сигнал переключателя динамической стабилизации (FX3)

16

0.5 D-BU/YE

6844

Сигнал переключателя динамической стабилизации (FX3)

17

0.5 BN/YE

762

Сигнал запроса воздушного кондиционера

17

0.5 BN/YE

762

Сигнал запроса воздушного кондиционера

18

0.5 D-GN/BN

2087

Опорное напряжение 5 Вольт (FX3)

18

0.5 D-GN/BN

2087

Опорное напряжение 5 Вольт (FX3)

0.5 D-GN/BN

2087

Опорное напряжение 5 Вольт (FX3)

19

0.5 YE/WH

33

Управление индикатором предупреждения о тормозных колодках (автомобили с правым расположением руля)

19

0.5 YE/WH

33

Управление индикатором предупреждения о тормозных колодках (автомобили с правым расположением руля)

20

0,5 D-GN/BK

735

Сигнал датчика температуры наружного воздуха (C68)

20

0,5 D-GN/BK

735

Сигнал датчика температуры наружного воздуха (C68)

0,5 D-GN/BK

735

Сигнал датчика температуры наружного воздуха (C68)

21

0.5 RD/VT

1640

Напряжение на положительной клемме аккумуляторной батареи

21

0.5 RD/VT

1640

Напряжение на положительной клемме аккумуляторной батареи

22

0.5 BN/D-GN

109

Переключатель подъема капота, сигнал

22

0.5 BN/D-GN

109

Переключатель подъема капота, сигнал
