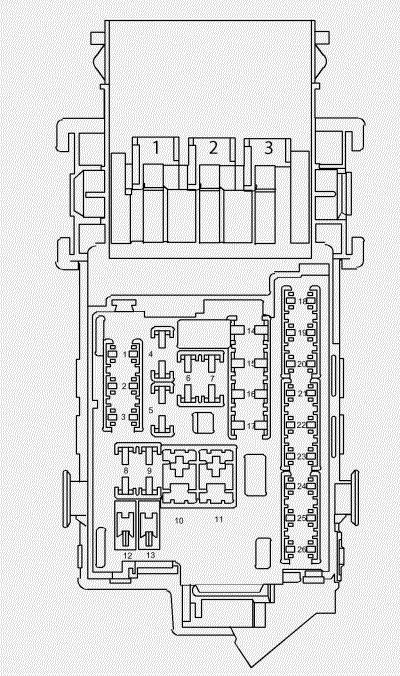

X51A Блок предохранителей - вид сверху приборной панели, предохранители

X51A Блок предохранителей - панель приборов, назначение предохранителей

Нет.	Паспортное наименование устройства	Присвоенное наименование устройства	Номинал	Описание
1-2	--	--	--	Не используется
3	--	Предохранитель F3DA	25A	Модуль управления кузовом K9
4	--	Предохранитель F4DA	20A	A11 Радиоприемник
5	--	Предохранитель F5DA	7.5A	A22 Регуляторы аудиосистемы, K41R Задний модуль управления системой помощи при парковке (UD7), P17 Модуль информационного дисплея, T11 Модуль интерфейса мультимедийного плеера (KTA)
6	--	Предохранитель F6DA	20A	E32 Гнездо прикуривателя
7	--	Предохранитель F7DA	20A	X80L Розетка питания дополнительных электроприборов - задняя консоль (KC7)
8	--	Предохранитель F8DA	30A	Модуль управления кузовом K9
9	--	Предохранитель F9DA	30A	Модуль управления кузовом K9
10	--	Предохранитель F10DA	30A	Модуль управления кузовом K9
11	--	Предохранитель F11DA	40A	K8 Модуль управления электродвигателем вентилятора
12	--	Не используется	--	Не используется
13	--	Предохранитель F13DA	25A	K29 Модуль управления подогревателем сиденья
14	--	Предохранитель F14DA	7.5A	X84 Разъем канала передачи данных, X90 Разъем данных ABS для сборочного завода
15	--	Предохранитель F15DA	10A	Модуль диагностики и контроля подушек безопасности K36
16	--	Предохранитель F16DA	10A	KR95A Реле разблокировки замка задней двери багажного отделения
17	--	Предохранитель F17DA	15A	K33 модуль управления ОВКВ, S34 переключатель органов управления системой ОВКВ в сборе
18-20	--	--	--	Не используется
21	--	Предохранитель F21DA	15A	Р16 приборная доска
22	--	Предохранитель F22DA	2A	S39 Замок зажигания
23	--	Предохранитель F23DA	20A	Модуль управления кузовом K9
24	--	Предохранитель F24DA	20A	Модуль управления кузовом K9
25	--	--	--	Не используется
26	--	F26DA Предохранитель	20A	Розетка питания дополнительного оборудования - На центральной консоли
Примечание: Перечисленные ниже реле являются необслуживаемыми реле печатной платы (ПП) и расположены внутри блока.
1	--	KR95A Реле отпирания замка задней двери багажного отделения	--	M30 Защелка задней подъемной двери
2	--	KR104A Реле 1 экономии энергии аккумуляторной батареи	--	Предохранители F1DA, F4DA и F5DA
3	--	KR76 Реле системы сохранения электропитания дополнительного оборудования	--	Реле системы сохранения электропитания дополнительного оборудования
