Orlando |
||||||||
|
|
|
|||||||
| 1. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 2. | Снять облицовку переднего бампера. См. Демонтаж и установка облицовки переднего бампера |

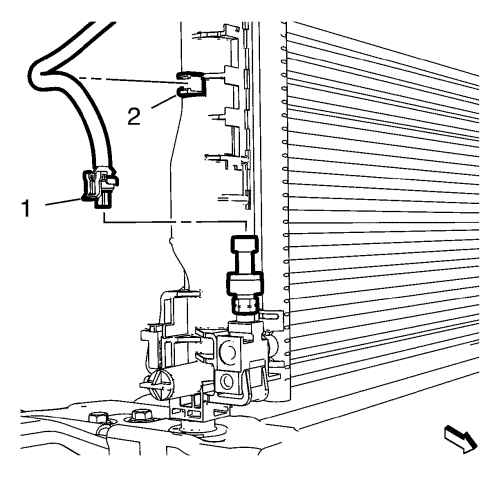

| 3. | Освободить из зажима (2) на радиаторе жгут проводов датчика давления хладагента кондиционера. |
| 4. | Отсоединить разъем (1) жгута проводов датчика давления хладагента воздушного кондиционера. |
| 5. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |
| 6. | Снять изолятор переднего отсека. См. Замена изолятора переднего отсека |

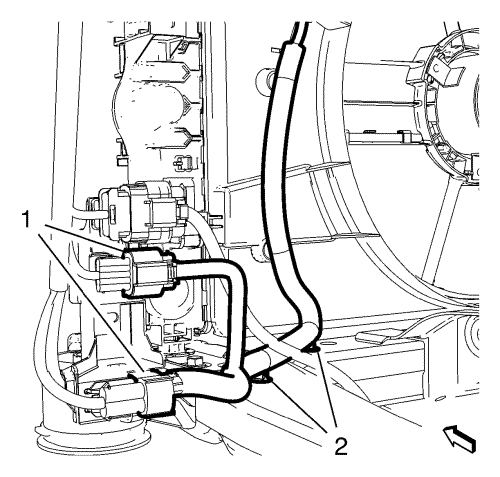

| 7. | Отсоединить 2 разъема (1) жгутов проводов. |
| 8. | Отсоединить 2 зажима (2) жгута проводов. |
| 9. | Опустить автомобиль. |

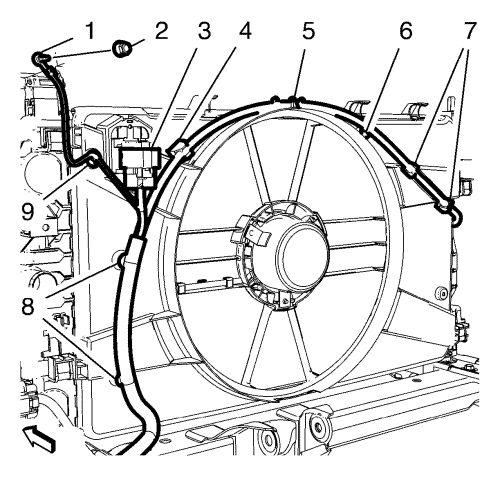

| 10. | Отвернуть гайку (2) провода заземления жгута проводов и снять провод заземления (1) жгута проводов. |
| 11. | Освободить от зажима (9) жгут проводов кабеля заземления. |
| 12. | Отсоединить разъем (3) жгута проводов электродвигателя вентилятора охлаждения двигателя. |
| 13. | Освободить жгут проводов от держателей (4, 5, 7) кожуха вентилятора охлаждения двигателя. |
| 14. | Освободить жгут проводов из зажимов (6, 8) на кожухе вентилятора охлаждения двигателя. |
| 15. | Снять жгут проводов вентилятора охлаждения двигателя с автомобиля. |
| 1. | Расположить жгут проводов вентилятора охлаждения двигателя на автомобиле. |
| 2. | Закрепить жгут проводов в зажимах (6, 8) на кожухе вентилятора охлаждения двигателя. |
| 3. | Подсоединить жгут проводов к держателям (4, 5, 7) кожуха вентилятора охлаждения двигателя. |
| 4. | Подсоединить разъем (3) жгута проводов электродвигателя вентилятора охлаждения двигателя. |
| 5. | Закрепить в зажиме (9) жгут проводов кабеля заземления. |
| 6. | Подсоединить провод заземления (1) жгута проводов. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 7. | Завернуть гайку (2) провода заземления жгута проводов и затянуть ее с моментом затяжки 10 N·m (89 фунт-дюймов). |
| 8. | Поднять автомобиль. |
| 9. | Подсоединить 2 разъема (1) жгутов проводов. |
| 10. | Подсоединить 2 зажима (2) жгута проводов. |
| 11. | Установить изолятор переднего отсека. См. Замена изолятора переднего отсека |
| 12. | Опустить автомобиль. |
| 13. | Подсоединить разъем (1) жгута проводов датчика давления хладагента воздушного кондиционера. |
| 14. | Закрепить в зажиме (2) на радиаторе жгут проводов датчика давления хладагента кондиционера. |
| 15. | Установите переднюю облицовку бампера. См. Демонтаж и установка облицовки переднего бампера |
| 16. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
