Orlando |
||||||||
|
|
|
|||||||
| 1. | Снять термозащитный щиток выпускного коллектора. См. Термозащитный щиток выпускного коллектора Замена : 2.4 л. LAF → 2.0L дизельный LNP → LDE, LXV, 2H0, LUW и LFH |

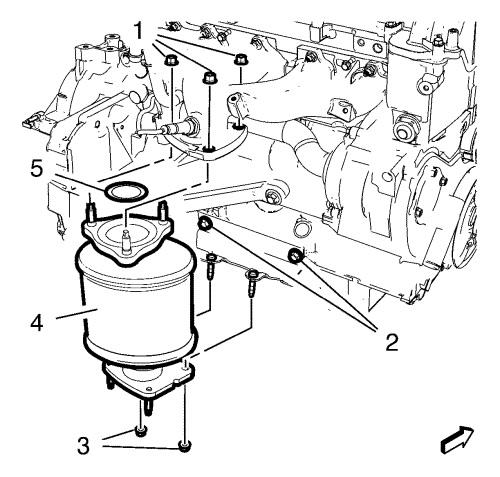

| 2. | Выкрутить 3 гайки трехкомпонентного каталитического нейтрализатора (1). |
| 3. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |
| 4. | Снять каталитический нейтрализатор. См. Каталитический нейтрализатор Замена : 2.4 л LAF и LEA → LDE, LXV, 2H0, LUW и LFH |
| 5. | Выкрутить 2 гайки трехкомпонентного каталитического нейтрализатора (3). |
| 6. | Демонтировать трехкомпонентный каталитический нейтрализатор (4) и прокладку (5). |
| 1. | Открутить 2 болта скобы кронштейна трехкомпонентного каталитического нейтрализатора (2). |
| 2. | Установить трехкомпонентный каталитический нейтрализатор (4) и НОВУЮ прокладку (5). |
| 3. | Вставить 2 болта (2) скобы кронштейна трехкомпонентного каталитического нейтрализатора и слегка затянуть их. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 4. | Завернуть 3 гайки (1) трехкомпонентного каталитического нейтрализатора и затянуть их моментом 28 N·m (21 фунт-футов). |
| 5. | Затянуть 2 болта (2) скобы кронштейна трехкомпонентного нейтрализатора с моментом затяжки 58 N·m (43 фунт-фута). |
| 6. | Затянуть 2 гайки (3) трехкомпонентного нейтрализатора с моментом затяжки 28 N·m (21 фунт-фут). |
| 7. | Установить каталитический нейтрализатор. См. Каталитический нейтрализатор Замена : 2.4 л LAF и LEA → LDE, LXV, 2H0, LUW и LFH |
| 8. | Опустить автомобиль. |
| 9. | Установить термозащитный щиток выпускного коллектора. См. Термозащитный щиток выпускного коллектора Замена : 2.4 л. LAF → 2.0L дизельный LNP → LDE, LXV, 2H0, LUW и LFH |
