Orlando |
||||||||
|
|
|
|||||||
| 1. | Снять натяжитель приводного ремня. См. Замена натяжителя приводного ремня |
| 2. | Установить коленвал в верхнюю мертвую точку рабочего хода поршня в цилиндре 1. |
| 3. | Снять балансир коленвала. См. Противовес коленчатого вала Замена |
| 4. | Установите крепление опоры двигателя. См. Держатель подпорки двигателя |
| 5. | Снимите держатель подвески двигателя. См. Кронштейн подвески двигателя Замена |
| 6. | Опустить двигатель настолько, сколько необходимо для демонтажа болтов передней крышки двигателя/насоса охлаждающей жидкости. |
| 7. | Отвернуть 11 болтов (1) передней крышки двигателя. |
| 8. | Снять переднюю крышку двигателя (2) с прокладкой (3). |

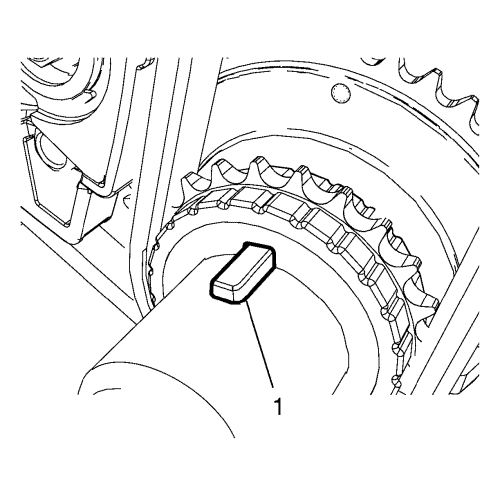

| Примечание: Выступ (1) только попадает в паз. |
| 1. | Выступ (1) и паз в ведомой шестерне масляного насоса должны находиться на одной оси. Вращать ведому шестерню масляного насоса, пока выступ (1) и паз в ведомой шестерне масляного насоса не совпадут. |
| 2. | Очистить уплотнительные поверхности. |
| 3. | Установить переднюю крышку двигателя (2) с НОВОЙ прокладкой (3). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| Примечание: Обратите внимание на длинный винт водяного насоса. |
| 4. | Завернуть болты (1) передней крышки двигателя и затянуть их с моментом затяжки 28 N·m (21 фунт-футов). |
| 5. | Установите держатель подвески двигателя. См. Кронштейн подвески двигателя Замена |
| 6. | Снять держатель подпорки двигателя. См. Держатель подпорки двигателя |
| 7. | Установить балансир коленвала. См. Противовес коленчатого вала Замена |
| 8. | Установить натяжитель приводного ремня. См. Замена натяжителя приводного ремня |
