| • | EN-43953 Кольцевой компрессор |
| • | EN-43966-1 Направляющие шатуна |
| • | EN-45059 Измеритель угла |
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Демонтировать головку цилиндров. См. Замена головки цилиндров |
| 2. | Снимите масляный поддон. См. Масляный поддон замена |
| 3. | Повернуть коленвал в такое положение, в котором болты шатуна лучше всего доступны. |
| 4. | Маркировать шатун и его крышку номером цилиндра. Отметить также их ориентацию. Таким образом обеспечивается правильная установка на место крышек и шатунов. |
| 5. | Удалить возможные выступы в верхней части гильзы цилиндра во избежание повреждения перемычек между канавками для поршневых колец. |

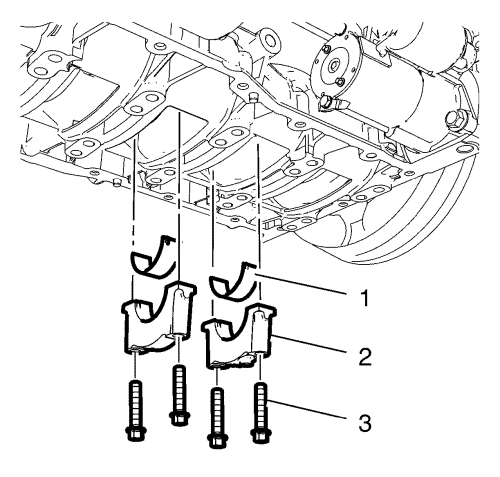

| 6. | Демонтировать 4 болта крышки подшипника (3) и 2 крышки подшипника (2), а также снять и УТИЛИЗИРОВАТЬ нижний подшипник (1). |
| 7. | Установить направляющие EN-43966-1 на резьбу шатуна перед снятием поршня и соединением шатуну в сборе. |

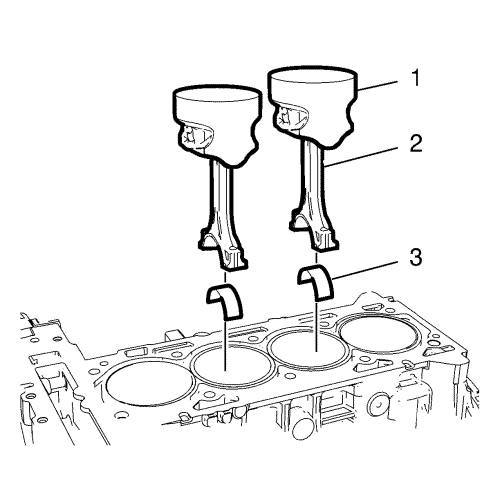

| 8. | Демонтировать поршень (1) с шатуном (2), снять и УТИЛИЗИРОВАТЬ верхний подшипник (3). |
| 9. | Снять направляющие EN-43966-1 . |
| 1. | Установить направляющие EN-43966-1 на резьбы шатуна. Таким образом будет защищена шейка коленчатого вала при установке поршня и шатуна. |
| 2. | Установить обжимку EN-43953 на поршень и шатун на отверстие надлежащего цилиндра. |
| 3. | Установить поршень (1) с шатуном (2) и НОВЫЙ верхний подшипник (3). |
| 4. | Прижимать обжимку EN-43953 к блоку цилиндров до тех пор, пока все кольца не войдут в отверстие цилиндра. |
| 5. | Снять направляющие EN-43966-1 . |
| Примечание: Убедиться в том, что крышки подшипников находятся в том же месте, что и раньше. |
| 6. | Установить НОВЫЙ нижний подшипник (1) с 2 крышками подшипника (2). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 7. | Установить 4 болта крышек подшипника (3) и затянуть их сначала до 25 N·m (18 фунт-футов). |
| 8. | Затянуть 4 болта крышек подшипника (3) дополнительно на угол 100 градусов, используя угломер EN 45059 . |
| 9. | Установить масляный поддон. См. Масляный поддон замена |
| 10. | Установить головку цилиндров. См. Замена головки цилиндров |
