Orlando |
||||||||
|
|
|
|||||||
| • | EN-45059 Измеритель угла |
| • | EN-48749 Комплект приспособлений для удержания приводной цепи ГРМ |
| • | EN-48953 Стопорный инструмент для привода распредвала |
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Снять свечи зажигания. См. Замена свечи зажигания |
| 2. | Снять верхнюю направляющую приводной цепи ГРМ . См. Замена направляющей цепи ГРМ - верхней |
| 3. | Снимите вкладыш передней колесной ниши. См. Замена покрытия арки переднего колеса |

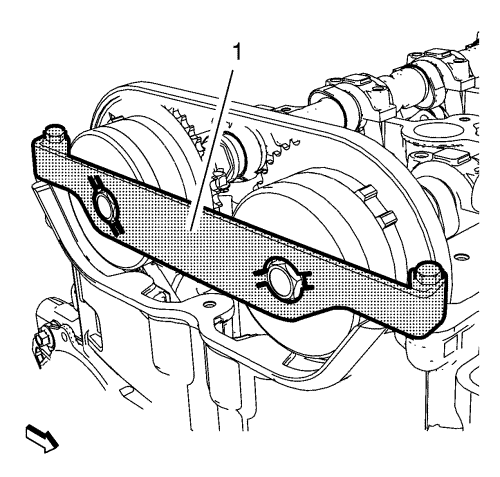

| 4. | Повернуть коленчатый вал по часовой стрелке на болте противовеса коленчатого вала и установить стопорный инструмент EN-48953 (1) на распределительные валы. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 5. | Завернуть болты стопорного инструмента EN-48953 и затянуть их с моментом затяжки 10 N·m (89 фунт-дюймов). |

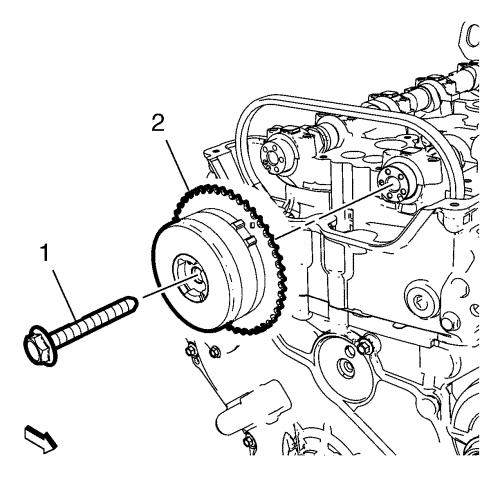

| 6. | Ослабить, но НЕ снимать болт привода регулирования фаз газораспределения положения выпуска распределительного вала (1). |
| 7. | Ослабить, но НЕ снимать болт привода регулирования фаз газораспределения положения впуска распределительного вала (1). |
| 8. | Снять стопорный инструмент EN-48953 . |
| Примечание: Проследить, чтобы цепь привода ГРМ и приводы регулирования фазы распредвала были маркированы для правильной сборки. |

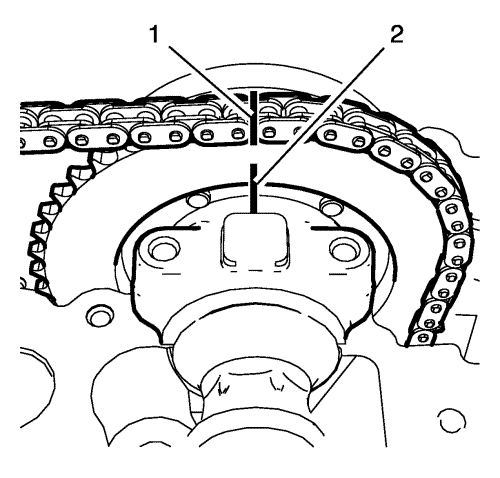

| 9. | Маркировать приводы регулирования фазы впускного и выпускного распредвалов и соответствующие места на приводной цепи ГРМ (1). Дополнительно отметить положение каждого привода регулирования фаз газораспределения распредвала относительно крышки подшипника распредвала (2). |
| 10. | Снять натяжитель приводной цепи ГРМ. См. Натяжитель цепи ГРМ, замена |

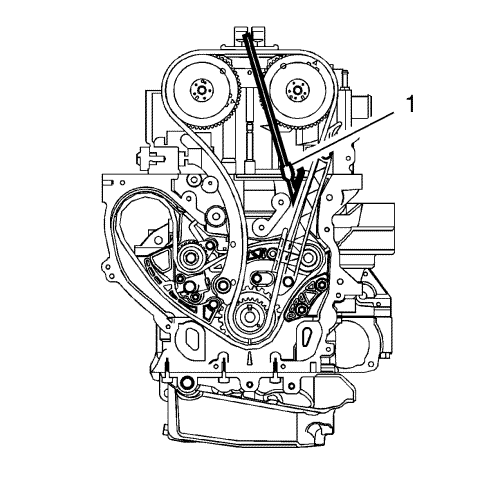

| 11. | Установить стопорный инструмент EN-48749 (1) на впускной стороне приводной цепи ГРМ. |

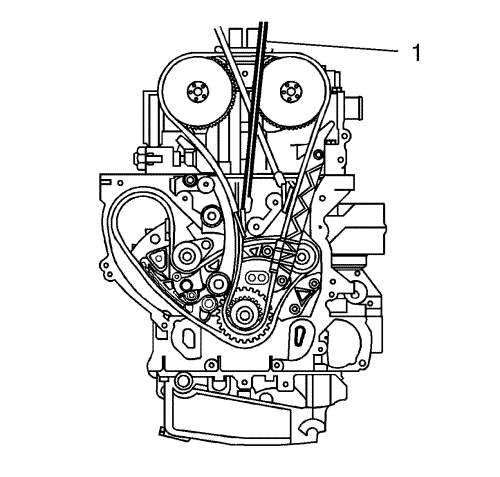

| 12. | Установить стопорный инструмент EN-48749 (1) на выпускной стороне приводной цепи ГРМ. |

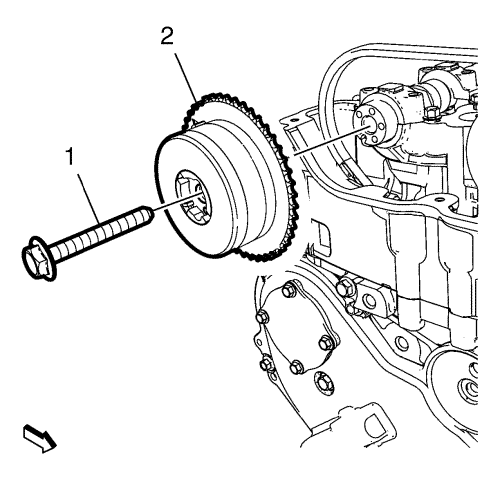

| 13. | Снять и УТИЛИЗИРОВАТЬ болт исполнительного механизма положения выпуска распредвала (1). |

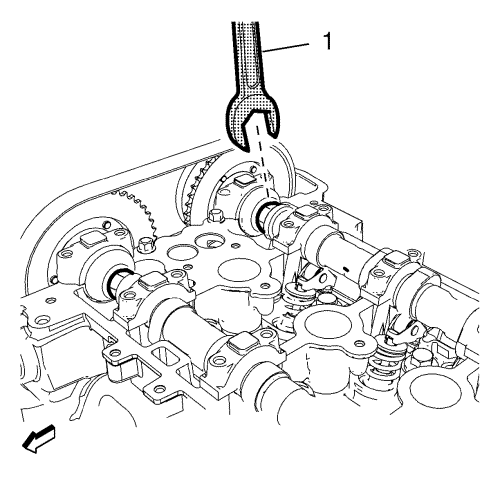

| 14. | Слегка повернуть выпускной распредвал по часовой стрелке с помощью открытого гаечного ключа, чтобы снять натяжение с приводной цепи ГРМ. |
| 15. | Снять привод регулирования фазы выпускного распредвала (2) с распредвала, одновременно освобождая его от приводной цепи ГРМ. |
| 16. | Снять натяжение с выпускного распредвала и дать выпускному распредвалу немного сместиться назад. |
| 17. | Снять и УТИЛИЗИРОВАТЬ болт исполнительного механизма положения впуска распредвала (1). |
| 18. | Снять привод регулирования фазы впускного распредвала (2) с распредвала, одновременно освобождая его от приводной цепи ГРМ. |
| 1. | Поставить на новом приводе регулирования фаз газораспределения впускного распредвала отметку в том же место, что и на старом приводе регулирования фаз газораспределения распредвала. |
| Примечание: Убедиться в том, что приводная цепь ГРМ и привод положения распредвала находится в точке с отметкой. Убедиться в том, что привод регулирования фаз газораспределения впускного распредвала полностью входит во впускной распредвал. |
| 2. | Слегка провернуть впускной распредвал по часовой стрелке с помощью открытого гаечного ключа, чтобы установить привод регулирования фаз газораспределения во впускной распредвал. |
| 3. | Установить привод регулирования фаз газораспределения впускного распредвала (2) на распредвал, одновременно устанавливая исполнительный орган на приводную цепь ГРМ. |
| 4. | Осторожно снять натяжение с впускного распредвала. |
| 5. | Установить НОВЫЙ болт привода регулирования положения распределительного вала (1), затянув его от руки. |
| 6. | Поставить на новом приводе регулирования фаз газораспределения выпускного распредвала отметку в том же место, что и на старом приводе регулирования фаз газораспределения выпускного распредвала. |
| Примечание: Убедиться в том, что приводная цепь ГРМ и приводы положения распредвала находятся в точках с отметкой. Убедиться в том, что привод регулирования фаз газораспределения выпускного распредвала полностью входит во выпускной распредвал. |
| 7. | Слегка провернуть выпускной распредвал по часовой стрелке с помощью открытого гаечного ключа, чтобы установить привод регулирования фаз газораспределения в выпускной распредвал. |
| 8. | Установить привод регулирования фазы выпускного распредвала (2) на выпускной распредвал, одновременно устанавливая исполнительный орган на приводную цепь ГРМ. |
| 9. | Осторожно снять натяжение с выпускного распредвала. |
| 10. | Установить НОВЫЙ болт привода регулирования положения выпускного распределительного вала (1), затянув его от руки. |
| 11. | Снять оба стопорных инструмента EN-48749 с приводной цепи ГРМ. |
| 12. | Переустановить и установить на место натяжитель приводной цепи ГРМ. См. Натяжитель цепи ГРМ, замена |
| 13. | Установить стопорный инструмент EN-48953 (1) на распределительные валы. |
| 14. | Завернуть болты стопорного инструмента EN 48953 и затянуть их с моментом затяжки 10 N·m (89 фунт-дюйм). |
| 15. | Затянуть привод регулирования фаз газораспределения выпускного распредвала (2) на первом этапе с моментом 30 N·m (22 фунт-футов). |
| 16. | Затянуть привод регулирования фаз газораспределения выпускного распределительного вала дополнительно на угол 100 градусов, используя угломер EN-45059 . |
| 17. | Затянуть привод регулирования фаз газораспределения впускного распредвала (2) на первом этапе с моментом 30N·m (22 фунт-футов). |
| 18. | Затянуть привод регулирования фаз газораспределения впускного распределительного вала дополнительно на угол 100 градусов, используя угломер EN 45059 . |
| 19. | Снять стопорный инструмент EN-48953 . |
| 20. | Повернуть коленчатый вал по часовой стрелке на болте противовеса коленчатого вала на 720 градусов и убедиться в том, что отметки по-прежнему совпадают. Если отметки не совпадают, см. Замена цепи привода ГРМ, звездочки и натяжителя . |
| 21. | Установите вкладыш передней колесной ниши. См. Замена покрытия арки переднего колеса |
| 22. | Установить верхнюю направляющую цепи газораспределительного механизма. См. Замена направляющей цепи ГРМ - верхней |
| 23. | Установить свечи зажигания. См. Замена свечи зажигания |
