Информация по обслуживанию

Orlando

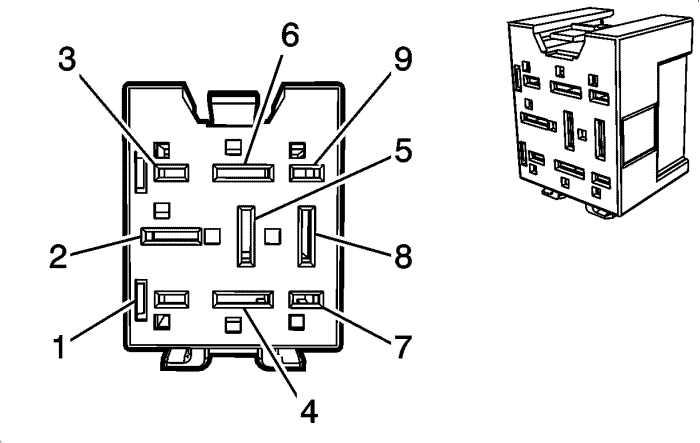

KR20G Реле низкой скорости вентилятора системы охлаждения - слева (LNP)

Информация о деталях разъемов

       • Тип жгута проводов: Вентилятор охлаждения
       • Разъем OEM: 90491221
       • Разъем технического обслуживания: Техническое обслуживание жгутов проводов - См. Каталог деталей
       • Описание: 9-контактный, гнездо, серия 280/630 Metri-Pack (RD)

Информация о деталях контактов

       • Заделанный контакт: Техническое обслуживание жгутов проводов - См. Каталог деталей
       • Инструмент для разблокирования: Находится на рассмотрении
       • Щуп диагностической проверки: Находится на рассмотрении

KR20G Реле низкой скорости вентилятора системы охлаждения - слева (LNP)

Палец	Провод	Цепь	Функционирование
1	--	--	Не используется
2	6 RD/WH	1040	Напряжение на положительной клемме аккумуляторной батареи
3	--	--	Не используется
4	0,75 VT/BU	5290	Защищённый предохранителем блок питания главного реле трансмиссии (1)
5	--	--	Не используется
6	0,75 BN/YE	5128	Управление обмоткой реле вентилятора охлаждения
7	--	--	Не используется
8	6 WH/BU	409	Напряжение питания электродвигателя вентилятора системы охлаждения (1)
9	--	--	Не используется
