Информация по обслуживанию

Orlando

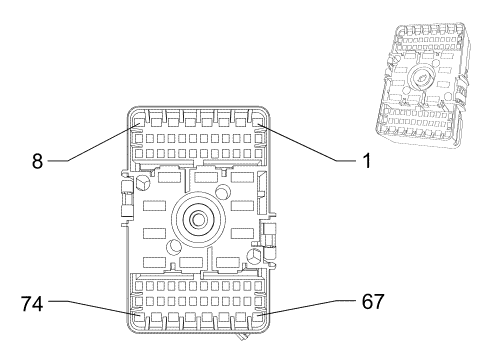

X50A Блок предохранителей - Под капотом X2

Информация о деталях разъемов

       • Тип жгута проводов: Кузов
       • Разъем OEM: 13732284
       • Разъем технического обслуживания: Находится на рассмотрении
       • Наименование: 74-контактная розетка (чёрный)

Информация о деталях контактов

       • Контакты: Приспособление для демонтажа клемм T1 (0,5/0,75/1,0 - контакт 10, 13-17, 19, 21-23, 25, 26, 28, 29, 31, 32, 45, 48-53, 56, 58, 60-64)
       • Заделанный контакт: Находится на рассмотрении
       • Инструмент для отсоединения: J-38125-560
       • Щуп диагностической проверки: J-35616-14 (D-GN)
       • Контакты: Приспособление для демонтажа клемм T2 (0,5/0,75/1,5/2,5 - контакт 4, 5, 67-73)
       • Заделанный контакт: Находится на рассмотрении
       • Инструмент для отсоединения: J-38125-36
       • Щуп диагностической проверки: J-35616-35 (VT)
       • Контакты: Приспособление для демонтажа клемм T3 (2,5 - контакт 6, 37, 74)
       • Заделанный контакт: Находится на рассмотрении
       • Инструмент для отсоединения: J-38125-553
       • Диагностический измерительный щуп: KM-609-10 / J-35616-5 (PU)
       • Контакты: Приспособление для демонтажа клемм T4 (2,5/4,0 - контакт 33, 36, 39-42)
       • Заделанный контакт: Находится на рассмотрении
       • Инструмент для отсоединения: J-38125-558
       • Щуп диагностической проверки: J-35616-44 (YE)

X50A Блок предохранителей - Под капотом X2

Палец	Размер	Цвет	Цепь	Функционирование	Опция
1	--	--	--	Не используется	--
2	0,5	RD/D-GN	1540	Напряжение на положительной клемме аккумуляторной батареи	--
3	1.5	D-BU	393	Управление электродвигателем стеклоочистителя заднего стекла	--
4-5	--	--	--	Не используется	--
6	2.5	D-GN/YE	120	Управление топливным насосом	--
7-10	--	--	--	Не используется	--
11	0,5	YE	5420	Управление катушкой реле электродвигателя заднего стеклоочистителя	--
12-13	--	--	--	Не используется	--
14	0,5	VT/D-GN	3039	Напряжение зажигания 1 Работа/Пуск	--
15-16	--	--	--	Не используется	--
17	0,5	BN/VT	1594	Управление реле зажигания 3	--
17	0,5	VT/D-BU	5292	Защищённый предохранителем блок питания главного реле трансмиссии (3)	--
18	--	--	--	Не используется	--
19	0,5	BN/WH	1317	Управление реле противотуманных фар	--
20	--	--	--	Не используется	--
21	0,5	D-BU/BN	7573	Питание схемы электрического регулирования в зависимости от перемещения	--
22	0,5	D-GN/YE	91	Управление катушкой реле электродвигателя стеклоочистителя лобового стекла	--
23	0,5	RD/GY	2840	Напряжение на положительной клемме аккумуляторной батареи	--
24	--	--	--	Не используется	--
25	0,5	BN/WH	28	Управление реле звукового сигнала	--
26	0,5	VT/WH	239	Напряжение зажигания	--
27	--	--	--	Не используется	--
28	0,5	RD/D-GN	2840	Напряжение на положительной клемме аккумуляторной батареи	DWE
28	0,5	RD/GY	1540	Напряжение на положительной клемме аккумуляторной батареи	AED
29	0,5	VT/WH	239	Напряжение зажигания 1 Работа/Пуск	--
30	--	--	--	Не используется	--
31	0,5	VT/WH	2839	Напряжение зажигания	DD8
32	--	--	--	Не используется	--
33	4,0	RD/BN	2840	Напряжение на положительной клемме аккумуляторной батареи (AEQ)	--
34-35	--	--	--	Не используется	--
36	4,0	RD/D-GN	1540	Напряжение на положительной клемме аккумуляторной батареи	AED
37-38	--	--	--	Не используется	--
39	4,0	BN/VT	293	Управление элементом подогрева заднего стекла	--
40	2.5	RD/VT	1940	Напряжение на положительной клемме аккумуляторной батареи	--
41	4,0	RD/VT	1640	Напряжение на положительной клемме аккумуляторной батареи	--
42-44	--	--	--	Не используется	--
45	0,5	WH/VT	860	Сигнал высокого уровня переключателя стеклоочистителя лобового стекла	--
46-47	--	--	--	Не используется	--
48	0,5	D-BU/BN	7547	Управление реле замка обеспечения безопасности	AF8
49	0,5	BN/D-BU	1977	Управление реле заднего противотуманного фонаря	--
50	0,75	GY	295	Управление приводом запирания замков дверей	AF8
51	--	--	--	Не используется	--
52	0,75	D-BU/WH	195	Управление запиранием дверей	AF8
53	0,75	BN	5910	Управление приводом запирания сдвоенного замка двери	AF8
54-55	--	--	--	Не используется	--
56	1,0	RD/D-BU	1840	Напряжение на положительной клемме аккумуляторной батареи	--
57	--	--	--	Не используется	--
58	0,5	BN/VT	1969	Релейное управление фарами дальнего света	--
59	0,5	D-GN/WH	2270	Управление реле омывателя заднего окна	--
60	0,5	BN/GY	2268	Цепь реле омывателя лобового стекла	--
61	0,5	BN/VT	193	Управление реле заднего антизапотевателя
62	0,5	BN/YE	2267	Управление нагревательным элементом зеркала	DWE
63	0,5	RD/GY	402	Напряжение на положительной клемме аккумуляторной батареи	AL0
64	0,5	RD/WH	1340	Напряжение на положительной клемме аккумуляторной батареи	CE1
65-66	--	--	--	Не используется	--
67	1.5	RD/WH	2740	Напряжение на положительной клемме аккумуляторной батареи	--
68	1.5	RD/VT	2640	Напряжение на положительной клемме аккумуляторной батареи	--
69	2.5	RD/WH	2040	Напряжение на положительной клемме аккумуляторной батареи	KA1
70	2.5	RD/WH	140	Напряжение на положительной клемме аккумуляторной батареи	CF5
71	--	--	--	Не используется	--
72	0,5	RD/BN	1440	Напряжение на положительной клемме аккумуляторной батареи	--
73	0,5	D-BU/BN	7573	Питание схемы электрического регулирования в зависимости от перемещения	--
74	2.5	RD/GY	40	Напряжение на положительной клемме аккумуляторной батареи	--
