Информация по обслуживанию

Orlando

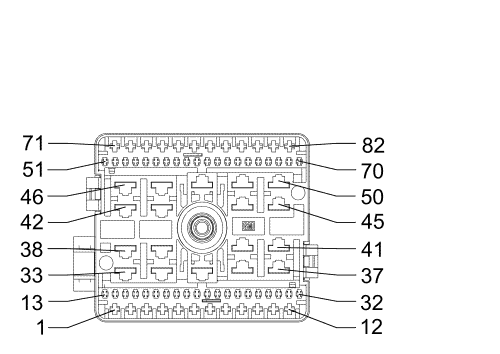

X50A Блок предохранителей - Под капотом X1

Информация о деталях разъемов

       • Тип жгута проводов: Передняя лампа
       • Разъем OEM: 13732286
       • Разъем технического обслуживания: Находится на рассмотрении
       • Наименование: 82-контактная розетка (чёрный)

Информация о деталях контактов

       • Контакты: Приспособление для демонтажа клемм T1 (0.5//1/2.5)
       • Заделанный контакт: Находится на рассмотрении
       • Инструмент для отсоединения: J-38125-36
       • Щуп диагностической проверки: J-35616-35 (VT)
       • Контакты: Приспособление для демонтажа клемм T2 (2.5/4 - контакт 3,34,37,43,46,50)
       • Заделанный контакт: Находится на рассмотрении
       • Инструмент для отсоединения: J-38125-558
       • Щуп диагностической проверки: J-35616-44 (YE)
       • Контакты: Приспособление для демонтажа клемм T3 (0.5/0.75/1/1.5)
       • Заделанный контакт: Находится на рассмотрении
       • Инструмент для отсоединения: J-38125-560
       • Щуп диагностической проверки: J-35616-14 (GN)

X50A Блок предохранителей - Под капотом X1

Палец	Размер	Цвет	Цепь	Функционирование	Опция
1-10	--	--	4540	Не используется	--
11	1,0	BN/GY	29	Управление звукового сигнала	--
12	--	--	--	Не используется	--
13	1.5	WH	311	Управление дальним светом правой фары	--
14	1.5	WH	711	Управление дальним светом левой фары	--
15-20	--	--	--	Не используется	--
21	0,5	VT/D-GN	839	Напряжение зажигания 1 "Работа/Пуск" (D)	--
22-29	--	--	--	Не используется	--
30	1,0	GY/VT	228	Управление насосом омывателя лобового стекла	--
31	0,75	VT/BN	34	Управление передними противотуманными фарами	--
32-33	--	--	--	Не используется	--
34	4,0	BN/YE	473	Управление реле высокоскоростного вентилятора охлаждения (LNP)	--
34	2.5	WH/BK	2366	Сигнал скорости реле управления вентилятора охлаждения	2H0 или LAF
35-42	--	--	--	Не используется	--
43	2.5	WH/BK	2368	Сигнал реле управления частотой вращения вентилятора охлаждения (FI)	--
44-45	--	--	--	Не используется	--
46	4,0	GY	532	Управление электродвигателем вентилятора охлаждения (2)	LNP
46	2.5	GY	532	Управление электродвигателем вентилятора охлаждения (2)	2H0 или LAF
47	2.5	WH/D-BU	409	Управление электродвигателем вентилятора охлаждения (1) (FI)	--
48-49	--	--	--	Не используется	--
50	4,0	YE	5358	Управление электродвигателем вентилятора охлаждения (3)	--
51-52	--	--	--	Не используется	--
53	0,5	BN/RD	2700	Опорное напряжение 5 вольт датчика давления кондиционера воздуха	--
54	0,5	BK/D-BU	6813	Опорный сигнал низкого уровня датчика температуры охлаждающей жидкости 2	2H0 или LAF
54	0,5	BK/D-BU	1042	Напряжение на положительной клемме аккумуляторной батареи	LNP
55	0,5	BK/BN	5514	Низкий опорный сигнал датчика давления хладагента кондиционера воздуха	2H0 или LAF
56	0,5	D-GN/VT	2032	Сигнал датчика температуры охлаждающей жидкости	LNP
57	0,5	D-GN	380	Сигнал датчика давления хладагента кондиционера воздуха	--
58-63	--	--	--	Не используется	--
64	0,5	GY	830	Сигнал датчика скорости левого переднего колеса	--
65	0,5	GY	1339	Напряжение зажигания 1 Работа/Пуск	--
66	--	--	--	Не используется	--
67	0,5	D-GN	7625	Напряжение питания электродвигателя вентилятора системы охлаждения (4)	2H0 или LAF
68	0,5	D-GN	7625	Напряжение питания электродвигателя вентилятора системы охлаждения (4)	LNP
69-70	--	--	--	Не используется	--
71	2.5	BK	1150	Заземление	--
72	2.5	WH	82	Управление высокой скоростью электродвигателя очистителя ветрового стекла	--
73	2.5	YE/BN	95	Управление низкой скоростью электродвигателя очистителя ветрового стекла	--
74	2.5	BK	1350	Заземление	--
75-80	--	--	--	Не используется	--
81	0,5	VT/BK	739	Напряжение зажигания 1 Работа/Пуск	TR6
82	0,5	VT/BK	339	Напряжение зажигания 1 Работа/Пуск	TR6
