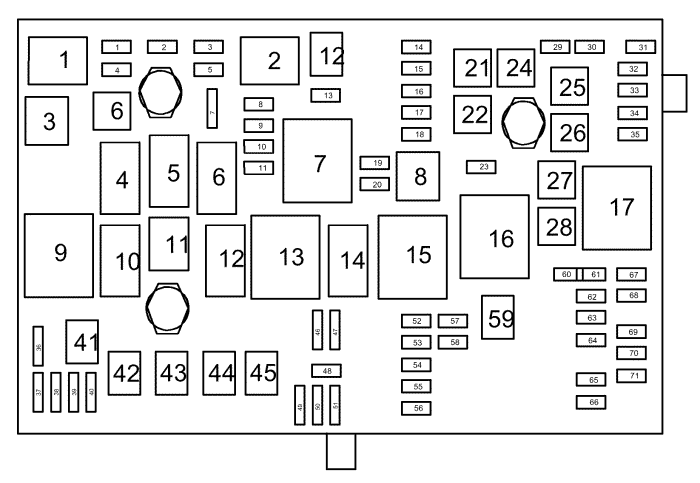

X50A Блок предохранителей - подкапотный, наклейка

X50A Блок реле – подкапотный, использование: см. надпись

Нет.	Паспортное наименование устройства	Присвоенное наименование устройства	Номинал	Описание
1	--	Предохранитель F1UA	15A	K71 Модуль управления коробкой передач
2	--	Предохранитель F2UA	15A	K20 Модуль управления двигателем
3-4	--	Не используется	-	Не используется
5	--	Предохранитель F5UA	15A	Расходомер воздуха /датчик температуры впускного воздуха B75B, датчик скорости выходного вала коробки передач B14A, модуль управления двигателем K20, узел электромагнитного клапана управления Q8 (MH8 или MH9)
6	--	Предохранитель F6UA	30A	KR12B Реле очистителей ветрового стекла, KR12C реле управления скоростью работы очистителей ветрового стекла
7	--	Не используется	-	Не используется
8	--	Предохранитель F8UA	15A	Топливные форсунки
9	--	Предохранитель F9UA	15A	Модуль управления свечей накаливания K34 (LNP), клапан рециркуляции выхлопных газов Q14 (LNP), Q17A топливный инжектор 1 (2H0), Q17B топливный инжектор2 (2H0), Q17C Топливный инжектор 3 (2H0), Q17D топливный инжектор4 (2H0), электромагнитный клапан управления положением заслонки турбокомпрессора Q41 (LNP), катушка зажигания T8 (2H0)
10	--	Предохранитель F10UA	15A	Датчик скорости выходного вала коробки передач В14А, модуль управления двигателем К20
11	--	Предохранитель F11UA	10A	Датчик скорости выходного вала коробки передач В14А, модуль управления двигателем К20
12	--	Предохранитель F12UA	30A	KR27 Реле стартера
13	--	Предохранитель F13UA	7.5A	Q13 Электромагнитный клапан вентиляции адсорбера паров топлива
14-15	--	Не используется	-	Не используется
16	--	Предохранитель F16UA	7.5A	B108 Датчик качества воздуха (C68)
17	--	Предохранитель F17UA	5A	Модуль диагностики и контроля подушек безопасности K36
18	--	Предохранитель F18UA	10A	K27 Модуль управления топливным насосом
19	--	Не используется	-	Не используется
20	--	Предохранитель F20UA	20A	K23A Реле топливного насоса
21	--	Предохранитель F21UA	30A	M74D Двигатель окна - со стороны водителя, M74LR Двигатель окна - левое заднее, M74P Двигатель окна - со стороны пассажира, M74RR Двигатель окна - правое заднее
22-23	--	Не используется	-	Не используется
24	--	Предохранитель F24UA	30A	M74D Двигатель окна - со стороны водителя, M74LR Двигатель окна - левое заднее, M74P Двигатель окна - со стороны пассажира, M74RR Двигатель окна - правое заднее
25	--	Не используется	-	Не используется
26	--	Предохранитель F26UA	40A	K17 Электронный блок управления тормозной системы
27	--	Предохранитель F27UA	30A	K77 Приемник устройства дистанционного управления дверными замками
28	--	Предохранитель F28UA	40A	E18 Сетка обогревателя заднего стекла
29	--	Не используется	-	Не используется
30	--	Предохранитель F30UA	15A	K17 Электронный блок управления тормозной системы
31	--	Предохранитель F31UA	20A	Модуль управления кузовом K9
32	--	Предохранитель F32UA	20A	Модуль управления кузовом K9
33	--	Предохранитель F33UA	30A	K29 Модуль управления подогревателем сиденья (KA1)
34	--	Предохранитель F34UA	25A	K61 Модуль потолочного люка (CF5)
35	--	Предохранитель F35UA	30A	T3 Усилитель звуковых сигналов
36	--	Не используется	-	Не используется
37	--	Предохранитель F37UA	10A	E13R Фара - правая
38	--	Предохранитель F38UA	10A	E13L Фара - левая
39-41	--	Не используется	-	Не используется
42	--	Предохранитель F42UA	20A/30A	KR20A Реле средней скорости 1 вентилятора охлаждения (2H0), KR20B Реле средней скорости 2 вентилятора охлаждения (2H0), KR20A Реле средней скорости 1 вентилятора охлаждения (LNP), KR20G Реле низкой скорости левого вентилятора охлаждения (LNP)
43-44	--	Не используется	-	Не используется
45	--	Предохранитель F45UA	30A/40A	KR20A Реле средней скорости 1 вентилятора охлаждения (2H0), KR20B Реле средней скорости 2 вентилятора охлаждения (2H0), KR20A Реле средней скорости 1 вентилятора охлаждения (LNP), KR20G Реле низкой скорости левого вентилятора охлаждения (LNP)
46	--	Предохранитель F46UA	10A	KR20B Реле средней скорости 2 вентилятора охлаждения, KR20Е Реле регулирования скорости вентилятора охлаждения, KR20F Реле вентилятора охлаждения
47	--	Предохранитель F47UA	10A	B52A Нагреваемый датчик кислорода 1 (2H0), B52B Нагреваемый датчик кислорода 2 (2H0), B52 Нагреваемый датчик кислорода (LNP), B75B Расходомер воздуха / датчик температуры впускного воздуха (LNP), E41 Нагреватель термостата охлаждающей жидкости двигателя (2H0), Q6F Электромагнитный клапан привода положения распредвала - впуск (2H0), Q6E Электромагнитный клапан привода положения распредвала - выпуск (2H0), Q12 Электромагнитный клапан продувки паров топлива (2H0), Q18 Регулятор давления топлива (LNP), Q22 Электромагнитный клапан заслонки впускного коллектора (2H0), Q41 Электромагнитный клапан управления положением заслонки турбокомпрессора (LNP), Q47 Электромагнитный клапан перепуска охладителя рециркуляции выхлопных газов (LNP), K34 Модуль управления свечей накаливания (LNP),
48	--	Предохранитель F48UA	15A	E29LF Противотуманная фара — левая передняя (T3U), E29RF Противотуманная фара — правая передняя (T3U)
49-50	--	Не используется	-	Не используется
51	--	Предохранитель F51UA	15A	P12 Звуковой сигнал
52	--	Предохранитель F52UA	5A	Р16 приборная доска
53	--	Предохранитель F53UA	10A	A10 Внутреннее зеркало заднего вида (DD8)
54	--	Предохранитель F54UA	5A	K33 Модуль управления системы ОВКВ, E40 Электрический вспомогательный нагреватель (C32)
55	--	Предохранитель F55UA	7.5A	S52 Выключатель наружного зеркала заднего вида, S79D Выключатель стеклоподъемника - водителя (AXG)
56	--	Предохранитель F56UA	15A	G24 Насос омывателя ветрового стекла
57	--	Предохранитель F57UA	15A	K60 Модуль блокировки рулевой колонки
58	--	Не используется	-	Не используется
59	--	Предохранитель F59UA	30A	KR22 Реле топливного подогревателя (LNP)
60	--	Предохранитель F60UA	7.5A	A9A Наружное зеркало заднего вида - водителя, A9B Наружное зеркало заднего вида - пассажира
61	--	Не используется	-	Не используется
62	--	Предохранитель F62UA	10A	KR29 Реле муфты компрессора кондиционера воздуха
63	--	Не используется	-	Не используется
64	--	Предохранитель F64UA	5A	Модуль диагностики и контроля подушек безопасности K36
65-66	--	Не используется	-	Не используется
67	--	Предохранитель F67UA	20A	K27 Модуль управления топливным насосом
68	--	Не используется	-	Не используется
69	--	Предохранитель F69UA	5A	Модуль управления кузовом K9
70	--	Предохранитель F70UA	5A	B117 Датчик дождя (CE1)
71	--	Не используется	-	Не используется
1	--	KR29 Реле муфты компрессора кондиционера воздуха	--	Q2 Муфта компрессора кондиционера
2	--	KR27 Реле стартера	--	M64 Стартер
3	--	Реле вентилятора охлаждения KR20F	--	Реле вентилятора охлаждения KR20В, средняя скорость 2
4	--	KR12C Реле управления скоростью работы стеклоочистителя ветрового стекла	--	M75 Электромотор стеклоочистителя ветрового стекла
5	--	KR12B Реле стеклоочистителя ветрового стекла	--	KR12C Реле управления скоростью работы очистителя ветрового стекла, M75 Электродвигатель очистителя ветрового стекла
6	--	Не используется	--	Не используется
7	--	KR75 Реле зажигания органов управления двигателем	--	F9UA Предохранитель, F10UA Предохранитель, F11UA Предохранитель, F45UA Предохранитель, F46UA Предохранитель, F47UA Предохранитель, KR20A Реле средней скорости 1 вентилятора охлаждения, KR22 Реле топливного подогревателя (LNP), KR29 Реле муфты компрессора кондиционера
8	--	KR23A Реле топливного насоса	--	G12 Топливный насос
9	--	KR20P Реле	--	G10 Электродвигатель вентилятора охлаждения
10	--	Реле KR20C	--	G10 Электродвигатель вентилятора охлаждения
11	--	Не используется	--	Не используется
12	--	Реле KR20E	--	Реле вентилятора охлаждения KR20D, высокая скорость
13	--	Реле KR20D	--	G10 Электродвигатель вентилятора охлаждения
14	--	Не используется	--	Не используется
15	--	KR73 Реле питающего провода системы зажигания	--	F5UA Предохранитель, F13UA Предохранитель,F16UA Предохранитель, F17UA Предохранитель, F18UA Предохранитель, F52UA Предохранитель, F53UA Предохранитель, F54UA Предохранитель, F57UA Предохранитель
16	--	KR22 Реле подогревателя топлива	--	E11 Топливный подогреватель (LNP)
17	--	KR5 Реле антизапотевателя заднего стекла	--	F28UA Предохранитель, F60UA Предохранитель
Примечание: Перечисленные ниже реле являются необслуживаемыми реле печатной платы (ПП) и расположены внутри блока.
--	--	KR3 Реле звукового сигнала	--	Реле звукового сигнала
--	--	KR11 Реле насоса омывателя лобового стекла	--	Предохранитель F56UA
--	--	KR46 Реле передних противотуманных фар	--	F48UA Предохранитель (T3U)
--	--	KR48 Реле дальнего света фар	--	F37UA Предохранитель, F38UA Предохранитель
