X350 От жгута проводов топливного бака до жгута проводов кузова

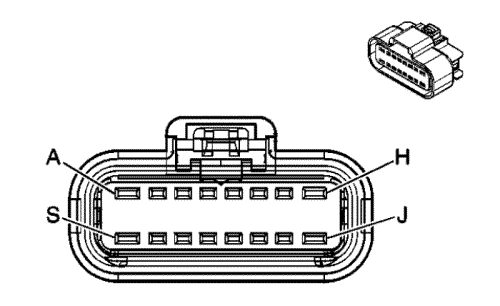

655811

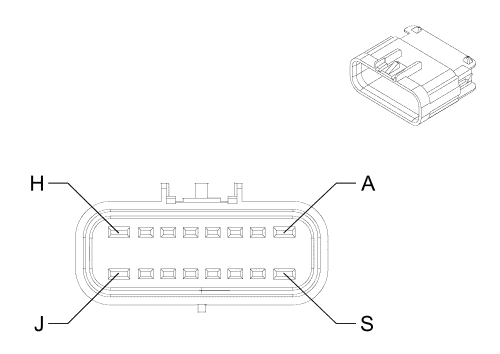

655813

Информация о деталях разъемов • Тип жгута проводов: Топливный бак • Разъем OEM: 15326084 • Разъем технического обслуживания: 15306348 • Описание: на 16 направлений F, GT 150 280, герметичный, 4.0, 5.8 (BK)	Информация о деталях разъемов • Тип жгута проводов: Кузов • Разъем OEM: 19177613 • Разъем технического обслуживания: Находится на рассмотрении • Описание: на 16 направлений M, серия GT 150 280, герметичный, 4.0, 5.8 (BK)
Информация о деталях контактов • Заделанный контакт: Находится на рассмотрении • Инструмент для разблокирования: Находится на рассмотрении • Щуп диагностической проверки: Находится на рассмотрении	Информация о деталях контактов • Заделанный контакт: Находится на рассмотрении • Инструмент для разблокирования: Находится на рассмотрении • Щуп диагностической проверки: Находится на рассмотрении

X350 От жгута проводов топливного бака до жгута проводов кузова

Палец	Размер	Цвет	Цепь	Опция	Функционирование	Палец	Размер	Цвет	Цепь	Опция
A	2.5	D-GN/YE	120	--	Управление топливным насосом	A	2.5	D-GN/YE	120	--
B	0,5	D-BU/VT	1589	--	Сигнал основного датчика уровня топлива	B	0,5	D-BU/VT	1589	--
C	--	--	--	--	Не используется	C	--	--	--	--
D	0,5	BN/RD	2709	2H0 или LAF	Опорное напряжение 5 В датчика давления в топливном баке	D	0,5	BN/RD	2709	2H0 или LAF
E	0,5	D-BU/WH	890	2H0 или LAF	Сигнал датчика давления в топливном баке	E	0,5	D-BU/WH	890	2H0 или LAF
F	0,5	BK/WH	6281	2H0 или LAF	Опорный сигнал низкого уровня датчика уровня топлива	F	0,5	BK/WH	6281	2H0 или LAF
G-L	--	--	--	--	Не используется	G-L	--	--	--	--
M	0,75	RD/D-BU	5372	--	Электромагнитный клапан адсорбера	M	0,75	RD/D-BU	5372	--
N	0,75	WH	1310	--	Управление электромагнитом вентиляции адсорбера системы улавливания паров бензина	N	0,75	WH	1310	--
P	--	--	--	--	Не используется	P	--	--	--	--
R	0,5	BK/D-GN	6281	--	Опорный сигнал низкого уровня датчика уровня топлива	R	0,5	BK/D-GN	6281	--
S	2.5	BK	2350	--	Заземление	S	2.5	BK	2350	--
