Информация по обслуживанию

Orlando

X104 От жгута системы охлаждения двигателя до жгута проводов лампы хода вперед

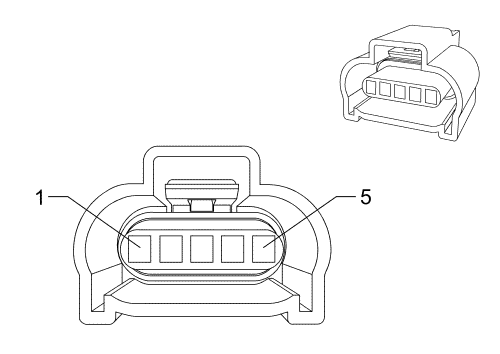

Информация о деталях разъемов

       • Тип жгута проводов: Охлаждение двигателя
       • Разъем OEM: 13652294
       • Разъем технического обслуживания: Находится на рассмотрении
       • Описание: на 5 направлений, гнездный, серия 1.5 MCP, герметичный (BK)

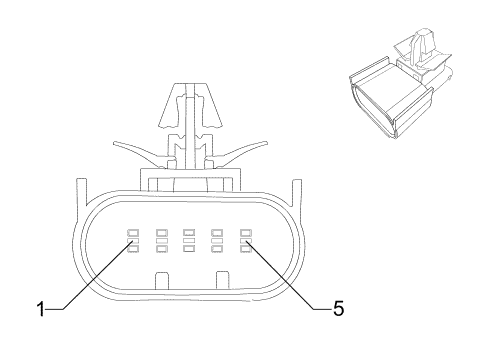

Информация о деталях разъемов

       • Тип жгута проводов: Передняя лампа
       • Разъем OEM: 1897207
       • Разъем технического обслуживания: Находится на рассмотрении
       • Описание: на 5 направления M (BK)

Информация о деталях контактов

       • Заделанный контакт: Находится на рассмотрении
       • Инструмент для разблокирования: Находится на рассмотрении
       • Щуп диагностической проверки: Находится на рассмотрении

Информация о деталях контактов

X104 От жгута системы охлаждения двигателя до жгута проводов лампы хода вперед

Палец	Размер	Цвет	Цепь	Опция	Функционирование	Палец	Размер	Цвет	Цепь	Опция
1	0,5	D-GN	380	--	Сигнал датчика давления хладагента кондиционера воздуха	1	0,5	D-GN	380	--
2	0,5	BN/RD	2700	--	Опорное напряжение 5 В датчика давления кондиционера воздуха	2	0,5	BN/RD	2700	--
3	0,5	BK/BN	5514	--	Низкий опорный сигнал датчика давления хладагента кондиционера воздуха	3	0,5	BK/BN	5514	--
4	0,5	D-GN/VT	2032	2H0 или LAF	Сигнал датчика температуры охлаждающей жидкости	4	0,5	D-GN/VT	2032	2H0 или LAF
5	0,5	BK/D-BU	6813	2H0 или LAF	Низкое опорное напряжение датчика №2 температуры охлаждающей жидкости	5	0,5	BK/D-BU	6813	2H0 или LAF
