Информация по обслуживанию

Orlando

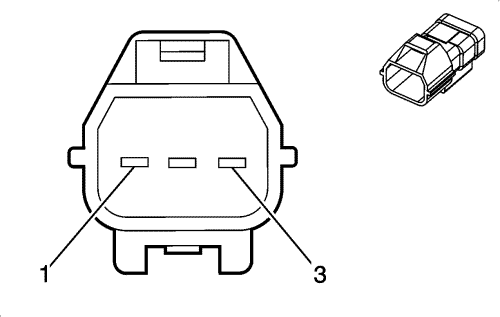

X120 От жгута блок-фары к жгуту правого стояночного огня/указателя поворота

Информация о деталях разъемов

       • Жгут проводов: Передняя лампа
       • Разъем OEM: MG 641234
       • Разъем технического обслуживания: Находится на рассмотрении
       • Описание: на 3 направлений, гнездный, серия 090 (BK)

Информация о деталях разъемов

       • Жгут проводов: Лампа правого стояночного огня/сигнала поворота
       • Разъем OEM: MG 611611-5
       • Разъем технического обслуживания: Находится на рассмотрении
       • Описание: на 3 направления M серия 090 (BK)

Информация о деталях контактов

       • Заделанный контакт: Находится на рассмотрении
       • Инструмент для разблокирования: Находится на рассмотрении
       • Щуп диагностической проверки: Находится на рассмотрении

Информация о деталях контактов

X120 От жгута блок-фары к жгуту правого стояночного огня/указателя поворота

Палец	Размер	Цвет	Цепь	Опция	Функционирование	Палец	Размер	Цвет	Цепь	Опция
1	0,5	GY/VT	1315	--	Управление лампой правого переднего указателя поворота	1	0,5	GY/VT	1315	--
2	0,5	GY/BN	309	--	Напряжение питания лампы правого габаритного фонаря	2	0,5	GY/BN	309	--
3	0,5	BK	1050	--	Заземление	3	--	BK	1050	--
