Информация по обслуживанию

1.	Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова

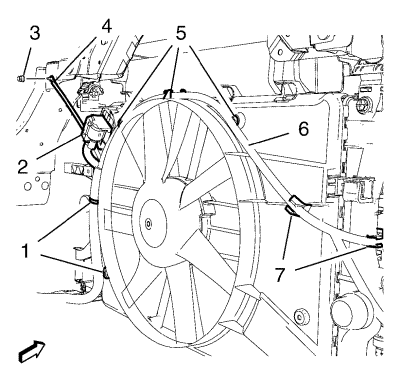

2.	Отвернуть гайку (3) провода заземления и снять провод заземления (4).

3.	Отсоединить разъем (2) жгута проводов резистора вентилятора охлаждения двигателя.

4.	Освободить жгут проводов (6) вентилятора охлаждения двигателя из 7 зажимов (1, 5, 7) жгута проводов. Подвесить жгут проводов вентилятора охлаждения двигателя сбоку.

5.	Снять с радиатора впускную и выпускную трубку радиатора трансмиссионного масла. См. Замена впускной трубки охладителя трансмиссионной жидкости : 2.0L дизельный LNP → LDE, LUW, 2H0, и LAF и Замена выпускной трубы охладителя трансмиссионной жидкости : 2.0L дизельный LNP → LDE, LUW, 2H0, LFH и LAF .

6.	Снять кожух (1) вентилятора охлаждения двигателя с 4 монтажных точек (2).

Примечание: Сдвинуть вентилятор охлаждения двигателя вправо.

7.	Снять кожух вентилятора охлаждения двигателя с радиатора в направлении вверх.

8.	Освободить резистор (3) вентилятора охлаждения двигателя от кожуха (2) вентилятора охлаждения двигателя.

9.	Освободить жгут проводов вентилятора охлаждения из зажимов (4) кожуха вентилятора охлаждения двигателя.

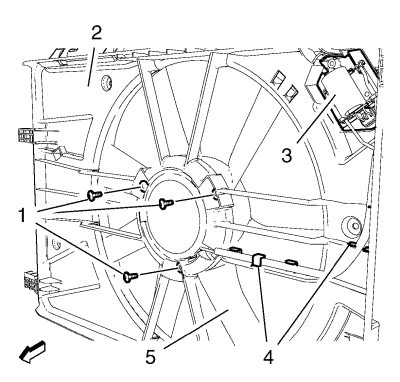

10.	Отвернуть 3 болта (1) электродвигателя вентилятора охлаждения двигателя.

11.	Снять вентилятор охлаждения двигателя (5) вместе с электродвигателем вентилятора охлаждения двигателя.

1.	Установить вентилятор охлаждения двигателя (5) вместе с электродвигателем вентилятора охлаждения двигателя.

2.	Завернуть 3 болта (1) электродвигателя вентилятора охлаждения двигателя и затянуть их с моментом затяжки 4 N·m (35 фунт-дюймов).

3.	Прикрепить жгут проводов вентилятора охлаждения к зажимам (4) кожуха вентилятора охлаждения двигателя.

4.	Прикрепить резистор (3) вентилятора охлаждения двигателя к кожуху (2) вентилятора охлаждения двигателя.

5.	Установить кожух (1) вентилятора охлаждения двигателя на радиатор.

6.	Прикрепить кожух вентилятора охлаждения двигателя к 4 монтажным точкам (2).

Установить на радиатор впускную и выпускную трубку радиатора трансмиссионного масла. См. Замена впускной трубки охладителя трансмиссионной жидкости : 2.0L дизельный LNP → LDE, LUW, 2H0, и LAF и Замена выпускной трубы охладителя трансмиссионной жидкости : 2.0L дизельный LNP → LDE, LUW, 2H0, LFH и LAF .

8.	Расположить жгут проводов (6) вентилятора охлаждения двигателя надлежащим образом. Прикрепить жгут проводов вентилятора охлаждения двигателя к 7 зажимам (1, 5, 7) жгута проводов.

9.	Подсоединить разъем (2) жгута проводов резистора вентилятора охлаждения двигателя.

10.	Установить провод заземления (4), завернуть гайку (3) провода заземления и затянуть ее с моментом затяжки 10 N·m (89 фунт-дюймов).

11.	Присоедините отрицательной провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова

Замена вентилятора системы охлаждения двигателя (1.8 л 2H0 - Автоматическая коробка передач)

Процедура демонтажа

Процедура установки
