| Примечание: Метки на цепи газораспределительного механизма располагаются асимметрично. |

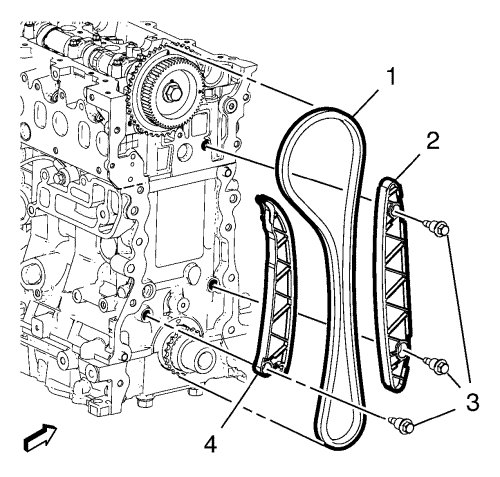

| 1. | Установите цепь привода распредвала (1). |

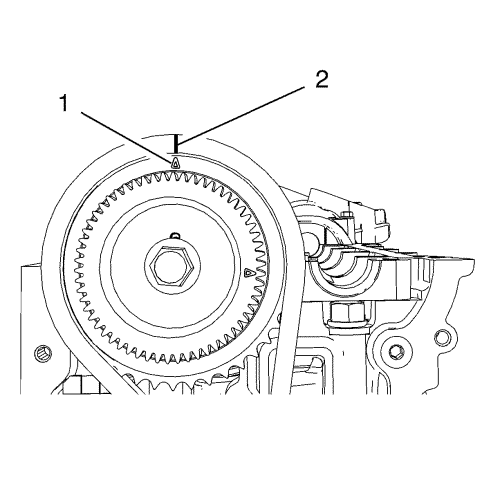

| 2. | Метка на шестерне (1) распредвала впускных клапанов должна быть совмещена с меткой на цепи газораспределительного механизма (2). |
| 3. | Установить направляющую (2) цепи газораспределительного механизма. |
| 4. | Нанести защитное средство на болт (3) крепления успокоителя цепи газораспределительного механизма. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 5. | Завернуть 2 болта (3) крепления направляющей (2) цепи газораспределительного механизма и затянуть их с моментом затяжки 25 N·m (18 фунт-футов). |
| 6. | Метка на шестерне (1) коленвала должна быть совмещена с меткой на цепи газораспределительного механизма (2). |
| 7. | Установить успокоитель (4) цепи газораспределительного механизма. |
| 8. | Нанести защитное средство на болт (3) крепления успокоителя цепи газораспределительного механизма. |
| 9. | Завернуть болт (3) крепления успокоителя (4) цепи газораспределительного механизма и затянуть его с моментом затяжки 25 N·m (18 фунт-футов). |
