Orlando |
||||||||
|
|
|
|||||||

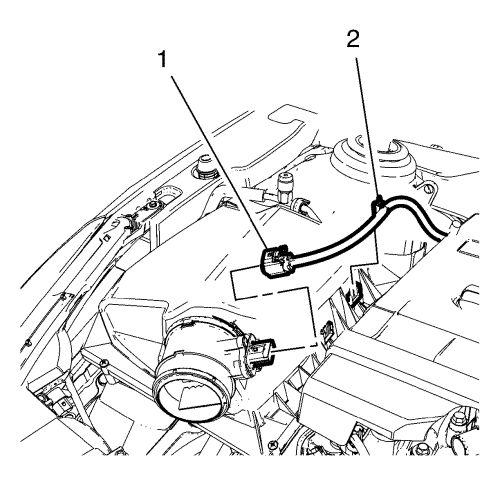

| 1. | Отсоединить разъем (1) жгута проводов от датчика массового расхода воздуха. |
| 2. | Отсоединить зажим (2) жгута проводов датчика массового расхода воздуха от воздушного фильтра в сборе. |

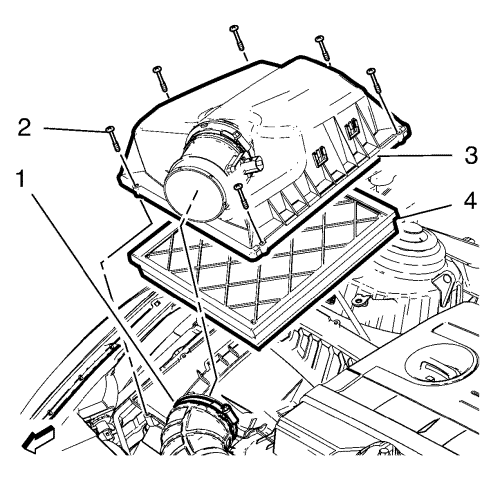

| 3. | Снять выходной воздуховод (1) воздушного фильтра с датчика массового расхода воздуха. |
| 4. | Отвернуть 6 болтов (2) от корпуса воздушного фильтра. |
| 5. | Снять крышку (3) корпуса воздушного фильтра. |
| 6. | Вынуть сменный элемент (4) воздушного фильтра. |
| 1. | Установить сменный элемент (4) воздушного фильтра. |
| 2. | Установить крышку (3) корпуса воздушного фильтра. |
| 3. | Завернуть 6 болтов (2) в корпус воздушного фильтра. |
| 4. | Установить выходной воздуховод (1) воздушного фильтра на датчик массового расхода воздуха. |
| 5. | Подсоединить зажим (2) жгута проводов датчика массового расхода воздуха к воздушному фильтру в сборе. |
| 6. | Подсоединить разъем (1) жгута проводов к датчику массового расхода воздуха. |
