Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 2. | Опорожните топливный бак. См. Опорожнение топливного бака |
| 3. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |
| 4. | Отсоединить возвратный топливопровод (3) от соединителя (1) возвратного топливопровода. См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 5. | Отсоединить подающий топливопровод (3) от соединителя (1) подающего топливопровода. См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 6. | Отсоединить муфту быстрого соединения (5) наливного патрубка паров топлива системы EVAP топливного бака от вентиляционного трубопровода топливного бака (1). См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |

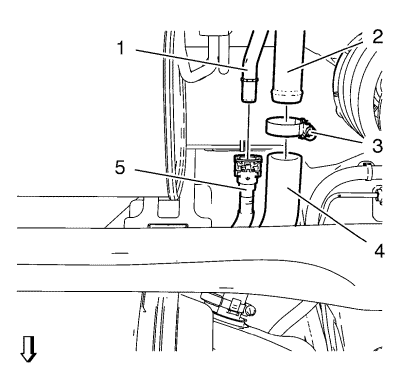

| 7. | Освободить хомут наливного патрубка топлива (3). |
| 8. | Снять заправочный шланг топлива (4) с наливного патрубка топлива (2). |
| 9. | Установить под топливный бак подходящий домкрат. |

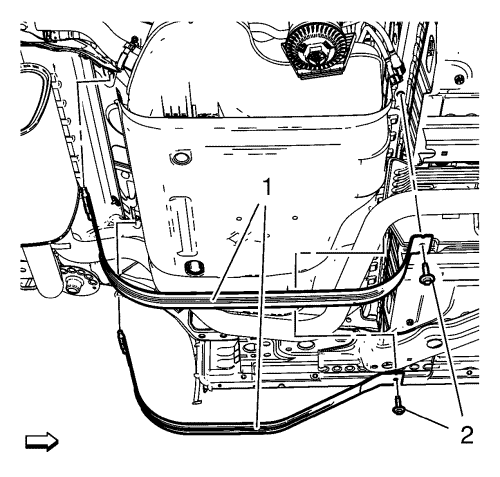

| 10. | Отвернуть 2 болта (2) крепежных лент топливного бака. |
| 11. | Снять 2 крепежные ленты (1) топливного бака. |
| 12. | Медленно опустите топливный бак на высоту, достаточную для доступа к разъему (3) жгута проводов топливного насоса. |

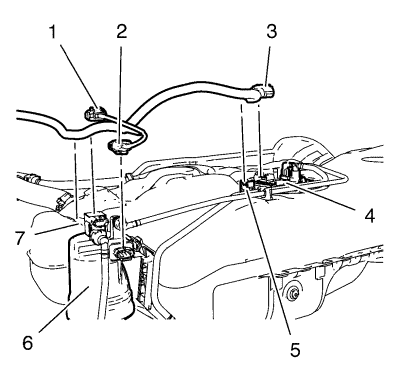

| 13. | Отсоединить разъем (3) жгута проводов топливного насоса от модуля топливного насоса (4). |
| 14. | Отсоединить 2 разъема (1) и (2) жгутов проводов от топливного фильтра (6). |
| 15. | Освободить жгут проводов от зажима (5) и (7). |
| 16. | Опустить топливный бак. |

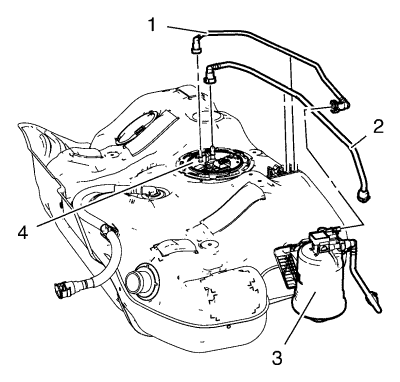

| 1. | Отсоединить подающий топливопровод (1) от модуля топливного насоса топливного бака (4) и от корпуса топливного фильтра (3). См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 2. | Отсоединить возвратный топливопровод (2) от модуля топливного насоса топливного бака (4). См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 3. | Установите инструмент для демонтажа EN-48253 , чтобы снять стопорное кольцо модуля топливного насоса. |
| Примечание: Инструменты ударного действия использовать ЗАПРЕЩАЕТСЯ. Для освобождения стопорного кольца требуется значительное усилие. Не рекомендуется использовать отвертку и молоток. Прикрепить топливный бак во избежание проворачивания топливного бака. |
| 4. | С помощью съемника/оправки для установки EN-48253 и длинной монтировки повернуть стопорное кольцо против часовой стрелки, чтобы освободить его. |

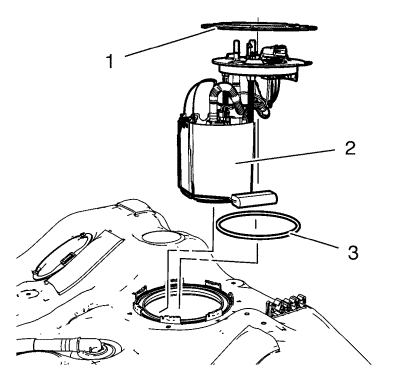

| 5. | Снять стопорное кольцо (1) модуля топливного насоса. |
| 6. | Снять модуль топливного насоса (2). |
| Примечание: Приподнять модуль топливного насоса вверх. |
| 7. | Снять и выбросить уплотнительное кольцо (3) модуля топливного насоса. |

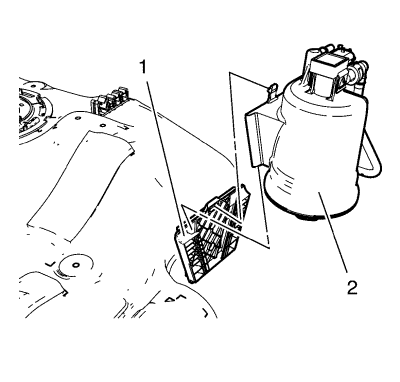

| 8. | Снять топливный фильтр (2) с кронштейна топливного фильтра (1). |
| 9. | Снять термозащитный щиток топливного бака. См. Замена теплозащитного экрана топливного бака : 2.4 л. LAF → 2.0L дизельный LNP |
| 1. | Установить термозащитный щиток топливного бака. См. Замена теплозащитного экрана топливного бака : 2.4 л. LAF → 2.0L дизельный LNP |
| 2. | Установить топливный фильтр (2) на кронштейн топливного фильтра (1). |
| 3. | Установить НОВОЕ уплотнительное кольцо (3) модуля топливного насоса. |
| 4. | Установить модуль топливного насоса (2). |
| 5. | Установить стопорное кольцо (1) модуля топливного насоса. |

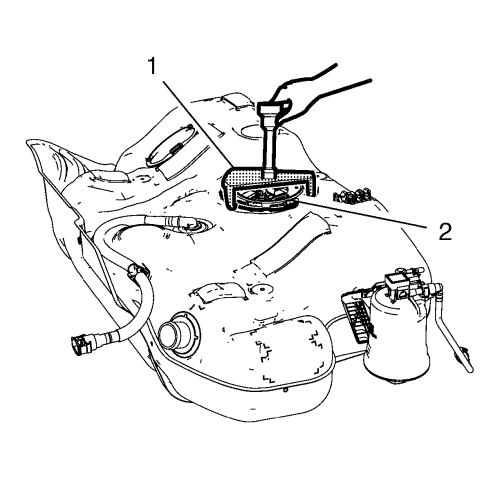

| 6. | Установите инструмент для демонтажа EN-48253 (1), чтобы снять стопорное кольцо модуля топливного насоса (2). |
| Примечание: Инструменты ударного действия использовать ЗАПРЕЩАЕТСЯ. Для освобождения стопорного кольца требуется значительное усилие. Не рекомендуется использовать отвертку и молоток. Прикрепить топливный бак во избежание проворачивания топливного бака. |
| 7. | С помощью съемника/оправки для установки EN-48253 и длинной монтировки повернуть стопорное кольцо по часовой стрелке, чтобы зафиксировать его. |
| 8. | Подсоединить возвратный топливопровод (2) к модулю топливного насоса топливного бака (4). См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 9. | Подсоединить подающий топливопровод (1) к модулю топливного насоса топливного бака (4) и к корпусу топливного фильтра (3). См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 1. | Поднять топливный бак с помощью подходящего регулируемого домкрата на высоту, достаточную для доступа к разъему (3) жгута проводов топливного насоса. |
| 2. | Подсоединить жгут проводов к зажиму (5) и (7). |
| 3. | Подсоединить разъем (3) жгута проводов топливного насоса к модулю топливного насоса (4). |
| 4. | Подсоединить 2 разъема (1) и (2) жгутов проводов к топливному фильтру (6). |
| 5. | Установить 2 крепежные ленты (1) топливного бака. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 6. | Установить 2 болта (2) крепежных лент топливного бака и затянуть их с моментом затяжки 23 N·m (17 фунт-футов). |
| 7. | Насадить заправочный шланг топлива (4) на наливной патрубок топлива (2). |
| 8. | Установить хомут наливного патрубка топлива (3). |
| 9. | Подсоединить муфту быстрого соединения (5) наливного патрубка паров топлива системы EVAP топливного бака к вентиляционному трубопроводу топливного бака (1). См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 10. | Подсоединить подающий топливопровод (3) к соединителю (1) подающего топливопровода. См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 11. | Подсоединить возвратный топливопровод (3) к соединителю (1) возвратного топливопровода. См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 12. | Опустить автомобиль. |
| 13. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
