Orlando |
||||||||
|
|
|
|||||||
| 1. | Снять облицовку переднего бампера. См. Демонтаж и установка облицовки переднего бампера |
| 2. | Отделить передний воздухозаборник (2) от заднего воздухозаборника (1). |
| 3. | Осторожно нажать на задний воздухозаборник и извлечь его наружу из 2 опорных подушек нижнего кронштейна. |

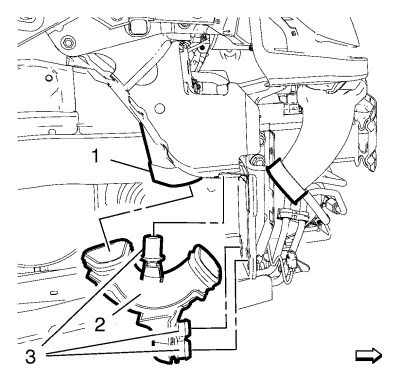

| 4. | Снять задний воздухозаборник (2) с переходника (1) воздушного фильтра и с кронштейнов. |
| 5. | Отделить 3 опорные подушки (3) кронштейна заднего воздухозаборника от заднего воздухозаборника (2). |
| 6. | Установить 3 опорные подушки (1) кронштейна в направляющие. |
| Примечание: Убедиться, что задний воздухозаборник надлежащим образом вошел в опорные подушки (3) кронштейна. |
| 1. | Установить задний воздухозаборник (2) на переходник (1) воздушного фильтра и на кронштейны. |
| 2. | Осторожно нажать на задний воздухозаборник (1) и вставить его в 2 опорные подушки нижнего кронштейна и в передний воздухозаборник (2). |
| 3. | Установите переднюю облицовку бампера. См. Демонтаж и установка облицовки переднего бампера |
