Информация по обслуживанию

1.	Снять поддон аккумуляторной батареи. См. Поддон аккумулятора Замена : без системы пуска/останова .

2.	Снять расширительный бачок радиатораЗамена расширительного бачка радиатора и отложить в сторону.

4.	Высвободите переднюю (2) трубку рабочего цилиндра сцепления из 2-х фиксаторов.

6.	Отсоедините переднюю трубку рабочего цилиндра сцепления от отвода трубки рабочего цилиндра сцепления.

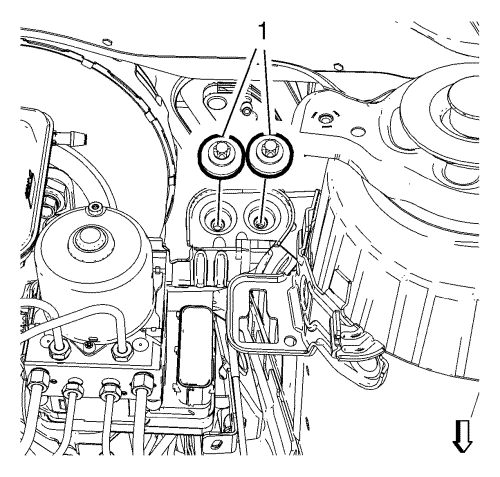

7.	Снимите 2 болта (1) кронштейна клапана модулятора давления в тормозной системе.

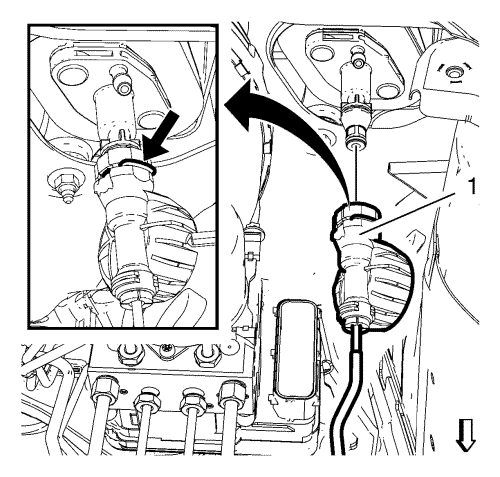

8.	Открыть крепежный зажим (см. стрелку).

9.	Отсоедините переднюю трубку (1) цилиндра привода сцепления от главного цилиндра сцепления.

Примечание: Чтобы снять переднюю трубку рабочего цилиндра сцепления, осторожно приподнимите кронштейн клапана модулятора давления в тормозной системе.

10.	Снимите переднюю трубу цилиндра привода сцепления.

Примечание: Чтобы установить переднюю трубку рабочего цилиндра сцепления, осторожно приподнимите кронштейн клапана модулятора давления в тормозной системе.

1.	Установите переднюю трубу цилиндра привода сцепления.

2.	Подсоединить переднюю трубку (1) цилиндра привода сцепления к главному цилиндру сцепления.

3.	Закрыть крепежный зажим (см. стрелку).

4.	Подсоедините переднюю трубу (2) рабочего цилиндра сцепления к колену трубопровода рабочего цилиндра сцепления.

6.	Зажмите переднюю (1) трубку рабочего цилиндра сцепления в 2-х фиксаторах.

7.	Установить 2 болта (1) крепления кронштейна клапана модулятора давления в тормозной системе и затянуть их до момента затяжки 20 N·m (15 фунт-футов).

8.	Установите расширительный бачок радиатораЗамена расширительного бачка радиатора .

9.	Удалить воздух из гидравлического привода выключения сцепления. См. Удаление воздуха из гидравлической системы сцепления .

10.	Установите полку аккумулятора. См. Поддон аккумулятора Замена : без системы пуска/останова .

Замена передней трубки цилиндра привода сцепления (F40 и автомобили с левым расположением руля)

Процедура демонтажа

Процедура установки
