| 1. | Снять смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
| 2. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 3. | Отсоединить 2 электрических разъема (1) жгутов проводов от модуля (2) управления двигателем. |
| 4. | Снять кронштейн (2) вместе с модулем (1) управления двигателем с поддона (3) аккумулятора. |
| 5. | Отвернуть болт (2) крепления кронштейна переднего выпускного шланга охладителя нагнетаемого воздуха. |
| 6. | Освободить зажим (4) крепления переднего выпускного шланга охладителя нагнетаемого воздуха к заднему шлангу. |
| 7. | Отсоединить передний выпускной шланг (1) охладителя нагнетаемого воздуха вместе с хомутом (4) от заднего выпускного шланга (3) охладителя нагнетаемого воздуха. Подвесить выпускной шланг охладителя нагнетаемого воздуха сбоку (1). |
| 8. | Отсоединить разъем жгута проводов датчика дифференциального давления выхлопных газов. |
| 9. | Отсоединить жгут проводов двигателя от разъема жгута проводов свечей накаливания. |
| 10. | Освободить жгут проводов двигателя от кронштейна жгута проводов. |

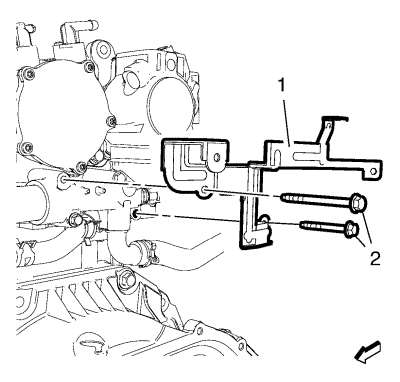

| 11. | Отвернуть 2 болта (2) кронштейна жгута проводов двигателя и переходника выпускного водяного патрубка двигателя от переходника выпускного водяного патрубка двигателя. |
| 12. | Снять кронштейн (1) жгута проводов двигателя с переходника выпускного водяного патрубка двигателя. |
| 13. | Отсоединить шланг (1) вакуумного насоса. |
| 14. | Освободить зажим (3) вакуумной трубки вакуумного тормозного усилителя и снять вакуумную трубку (2) вакуумного тормозного усилителя. |

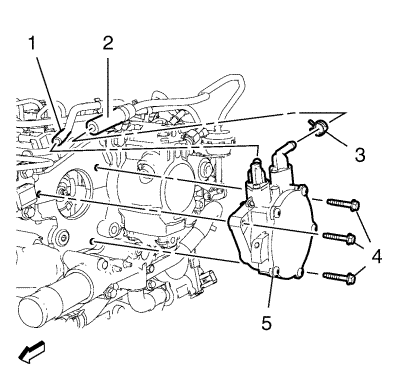

| 15. | Отвернуть 3 болта (4) вакуумного насоса в сборе. |
| 16. | Снять вакуумный насос (5) в сборе с прокладкой. |
| 1. | Установить вакуумный насос (5) в сборе с НОВОЙ прокладкой. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 2. | Завернуть 3 болта (4) вакуумного насоса в сборе и затянуть их с моментом затяжки 10 N·m (89 фунт-дюймов). |
| 3. | Установить вакуумную трубку (2) вакуумного тормозного усилителя и прикрепить зажим (3) вакуумной трубки вакуумного тормозного усилителя. |
| 4. | Установить шланг (1) вакуумного насоса. |
| 5. | Установить кронштейн (1) жгута проводов двигателя на переходник выпускного водяного патрубка двигателя. |
| 6. | Завернуть 2 болта (2) кронштейна жгута проводов двигателя и переходника выпускного водяного патрубка двигателя к переходнику выпускного водяного патрубка двигателя и затянуть их с моментом затяжки 10 N·m (89 фунт-дюймов). |
| 7. | Прикрепить жгут проводов двигателя к кронштейну жгута проводов. |
| 8. | Подсоединить жгут проводов двигателя к разъему жгута проводов свечей накаливания. |
| 9. | Подсоединить разъем жгута проводов датчика перепада давлений выхлопных газов. |
| 10. | Подсоединить передний выпускной шланг (1) охладителя нагнетаемого воздуха вместе с хомутом (4) заднего выпускного шланга (3) охладителя нагнетаемого воздуха. |
| 11. | Затянуть хомут (4) крепления переднего выпускного шланга охладителя нагнетаемого воздуха к заднему шлангу с моментом затяжки 4 N·m (35 фунт-дюймов). |
| 12. | Завернуть болт (2) крепления кронштейна переднего выпускного шланга охладителя нагнетаемого воздуха и затянуть его с моментом затяжки 9 N·m (80 фунт-дюймов). |
| 13. | Установить кронштейн (2) вместе с модулем (1) управления двигателем на поддон (3) аккумулятора. |
| 14. | Подсоединить 2 электрических разъема (1) жгутов проводов к модулю (2) управления двигателем. |
| 15. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 16. | Установите смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
