X202 Жгут проводов приборной панели на жгут проводов кузова

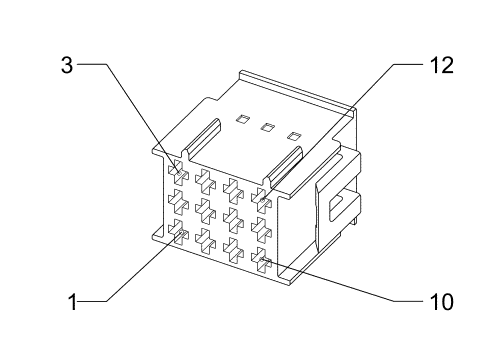

2173955

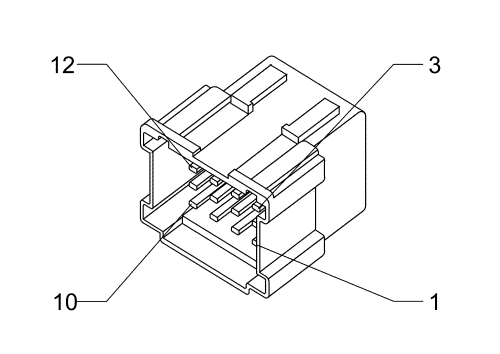

2173951

Информация о деталях разъемов • Тип жгута проводов: Приборная панель • Разъем OEM: 15426893 • Разъем технического обслуживания: Находится на рассмотрении • Описание: 12-контактный, серия 1.2 Micro II Timer (L-BU)	Информация о деталях разъемов • Тип жгута проводов: Кузов • Разъем OEM: 15426897 • Разъем технического обслуживания: Находится на рассмотрении • Описание: 12-контактный, серия М 1.2 Micro II Timer (L-BU)
Информация о деталях контактов • Заделанный контакт: Находится на рассмотрении • Инструмент для разблокирования: Находится на рассмотрении • Щуп диагностической проверки: Находится на рассмотрении	Информация о деталях контактов • Заделанный контакт: Находится на рассмотрении • Инструмент для разблокирования: Находится на рассмотрении • Щуп диагностической проверки: Находится на рассмотрении

X202 Жгут проводов приборной панели на жгут проводов кузова

Палец	Размер	Цвет	Цепь	Опция	Функционирование	Палец	Размер	Цвет	Цепь	Опция
1	0,35	YE/RD	597	--	Опорный сигнал 5 вольт	1	0,35	YE/RD	597	--
2	0,35	YE/D-BU	3197	--	Сигнал датчика влажности и температуры	2	0,35	YE/D-BU	3197	--
3	0,35	GY/D-BU	7564	--	Сигнал датчика влажности	3	0,35	GY/D-BU	7564	--
4	0,5	GY/D-GN	7565	--	Сигнал датчика температуры лобового стекла	4	0,5	GY/D-GN	7565	--
5	0,5	BK/D-BU	7566	--	Низкое опорное напряжение датчика влажности/температуры лобового стекла	5	0,5	BK/D-BU	7566	--
6-12	--	--	--	--	Не используется	6-12	--	--	--	--
