Orlando |
||||||||
|
|
|
|||||||
| 1. | Снять облицовку переднего бампера. См. Демонтаж и установка облицовки переднего бампера . |
| 2. | Слить как можно больше жидкости из удаленного бачка для жидкости усилителя рулевого механизма. |
| 3. | При необходимости подставить под автомобиль емкость, чтобы собрать жидкость. |

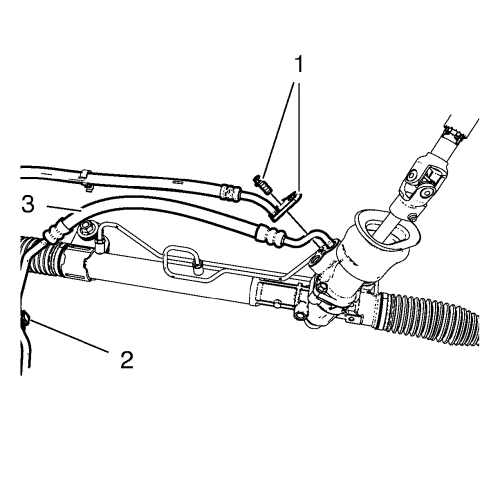

| 4. | Снять болт (1) подающего шланга усилителя механизма рулевого управления. |
| 5. | Извлечь подающий шланг (3) из зажима (2). |
| 6. | Отвернуть полый винт (1). |
| 7. | Снять и утилилировать шайбу (2). |
| 8. | Отсоединить подающий шланг (3) от насоса усилителя рулевого механизма. |

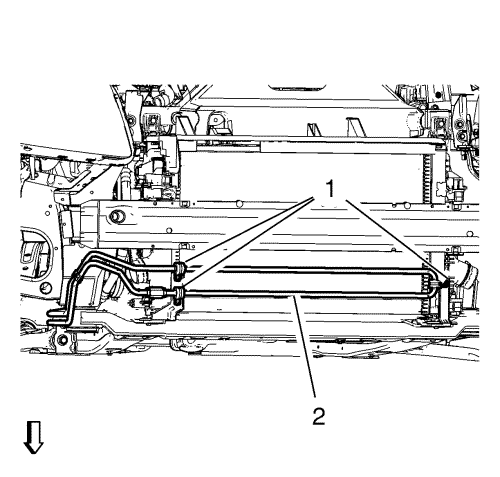

| 9. | Отвернуть 3 гайки держателей (1). |
| 10. | Снять подающий шланг (2) усилителя рулевого механизма с автомобиля. |
| 11. | Извлечь масляное уплотнение рулевого механизма из рулевого механизма. |
| 1. | Установить новое масляное уплотнение рулевого механизма в рулевой механизм. |
| 2. | Убедиться в том, что масляные уплотнения рулевого механизма полностью сели на свои места в рулевом механизме. |
| 3. | Установить подающий шланг (2) усилителя рулевого механизма на автомобиль. |
|
Осторожно:
См. Предупреждение о крепежных деталях . |
| 4. | Установить 3 гайки (1) креплений и затянуть их с моментом 9 N·m (80 фунт-дюймов). |
| 5. | Подсоединить подающий шланг (3) к насосу усилителя рулевого механизма. |
| 6. | Установить 2 НОВЫЕ шайбы (2). |
| 7. | Установить полый винт (1) и затянуть его с моментом 21 N·m (16 фунт-футов). |
| 8. | Установить подающий шланг (3) в зажим (2). |
| 9. | Установить болт (1) подающего шланга усилителя рулевого механизма и затянуть с моментом 11 N·m (97 фунт-дюймов). |
| 10. | Удалить излишки жидкости усилителя рулевого механизма с автомобиля и емкости для сбора этой жидкости. |
| 11. | Установите поясок переднего бампера. См. Демонтаж и установка облицовки переднего бампера . |
| 12. | Заполнить и опорожнить систему рулевого управления с сервоусилителем. См. Удаление воздуха из системы рулевого управления с сервоусилителем . |
