Orlando |
||||||||
|
|
|
|||||||
| 1. | Снять смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
| 2. | Снять трубку принудительной вентиляции картера. См. Замена шланга/трубопровода/трубки принудительной вентиляции картера |
| 3. | Снять трубки подвода топлива, расположенные между трубой топливного распределителя и топливными форсунками. См. Замена подающего топливопровода системы впрыска – от топливного насоса высокого давления к топливной рампе |
| 4. | Демонтируйте топливные форсунки. См. Замена топливной форсунки |
| 5. | Снять возвратную трубку охлаждающей жидкости турбокомпрессора. См. Замена трубопровода отвода охлаждающей жидкости от турбокомпрессора : 2.0L дизельный LNP |

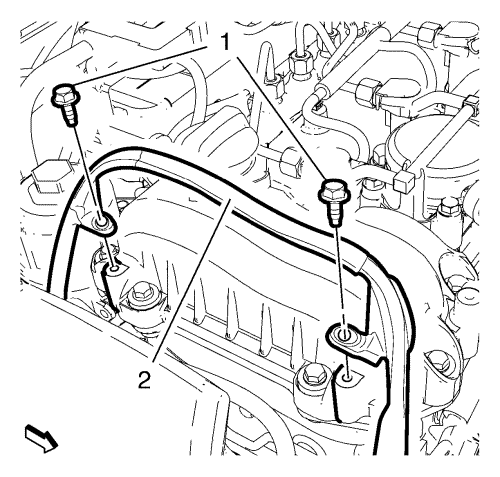

| 6. | Отвернуть 2 болта (1) крепления жгута проводов и отодвинуть в сторону жгут проводов (2). |
| 7. | Отвернуть 20 болтов (2) крепления крышки распределительного вала. |
| 8. | Снять крышку (1) распределительного вала вместе с прокладкой (3). |
| 1. | Очистить уплотнительные поверхности. |
| Примечание: Полностью процедура монтажа крышки распределительного вала должна занимать 10 минут. |
| Примечание: Запрещается наносить уплотнительный компаунд на отверстия под болты направляющей распредвала и на резьбу. |
| 2. | Нанести уплотнительный компаунд на линии (1) расположения герметика. |
| 3. | Установить крышку (1) распределительного вала вместе с НОВОЙ уплотнительной прокладкой (3). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 4. | Завернуть 20 болтов (2) крепления крышки распределительного вала и затянуть их с моментом 10 N·m (89 фунт-дюймов). |
| 5. | Завернуть 2 болта (1) крепления жгута проводов и затянуть их с моментом затяжки 10 N·m (89 фунт-дюймов). |
| 6. | Установить возвратную трубку охлаждающей жидкости турбокомпрессора. См. Замена трубопровода отвода охлаждающей жидкости от турбокомпрессора : 2.0L дизельный LNP |
| 7. | Установить топливные форсунки. См. Замена топливной форсунки |
| 8. | Установить трубки подвода топлива, расположенные между трубой топливного распределителя и топливными форсунками. См. Замена подающего топливопровода системы впрыска – от топливного насоса высокого давления к топливной рампе |
| 9. | Установить трубку принудительной вентиляции картера. См. Замена шланга/трубопровода/трубки принудительной вентиляции картера |
| 10. | Установите смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
