Подушка заднего сиденья, замена крышки и накладки (40 % сиденье)

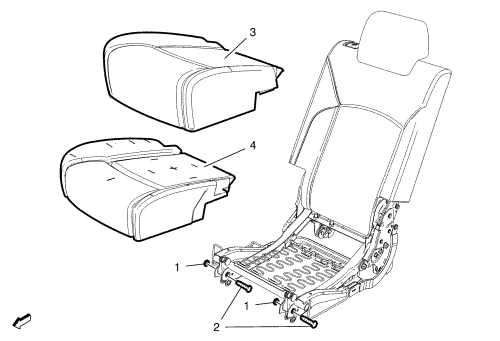

          2506338


Выноска


Название компонента

Предварительные процедуры

     1. Снять заднее сиденье. См. Заднее сиденье, замена : 60 % сиденье → 40 % сиденье .
     2. Снять переднюю накладку каркаса заднего сиденья - нижнюю. См. Замена передней отделочной крышки рамы заднего сиденья - нижней .
     3. Снять плечевой ремень безопасности заднего сиденья. См. Замена замка заднего плечевого ремня безопасности .


1


Зажим поворотного штифта заднего сиденья (кол-во: 2)


2


Поворотный штифт заднего сиденья (кол-во: 2)


3


Обивка заднего сиденья

Процедура

     1. Поднять каркас подушки заднего сиденья с подъемника сиденья достаточно высоко, чтобы можно было снять с каркаса скользящим движением крышку подушки сиденья.
     2. Отсоединить J-образные каналы крышки подушки заднего сиденья и ремни от каркаса подушки заднего сиденья.
     3. Снять чехол подушки заднего сиденья со вкладыша подушки заднего сиденья.


4


Подушка амортизатора заднего сиденья
