Orlando |
||||||||
|
|
|
|||||||
Аналогичные местные инструменты описаны в Специальный инструмент .

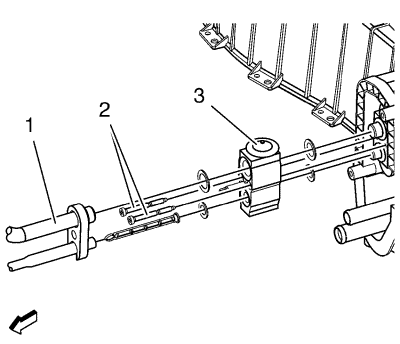

| 1. | Восстановить хладагент. См. Восстановление и замена хладагента . |
| 2. | Освободите зажимы тормозных трубок. |
| 3. | Открутить шланг испарителя системы кондиционирования (1) от расширительного клапана испарителя TXV. |
| 4. | Выкрутите 2 болта терморасширительного клапана системы кондиционирования (2). |
| 5. | Снимите терморасширительный клапан (3). |
|
Осторожно:
См. Предупреждение о крепежных деталях . |
| 1. | Установить терморасширительный клапан (TXV) кондиционера (3) и вкрутить 2 его крепежных болта (2). Затянуть с моментом 15 N·m (11 фунт-футов). |
| Примечание: Используйте НОВЫЕ уплотнительные кольца. См. Замена уплотнительного кольца круглого сечения воздушного кондиционера . |
| 2. | Установить шланг испарителя системы кондиционирования (1) на расширительный клапан испарителя TXV (3). См. Шланг испарителя кондиционера воздуха в сборе Замена : 2.0L дизельный LNP → 1.6 л LDE, LLU, LXV, 1.8 л 2H0 и LUW и LFH → 2.4 л. LAF . |
| 3. | Установите тормозные трубки. |
| 4. | Слить и заправить в систему хладагент. См. Восстановление и замена хладагента . |
| 5. | С помощью детектора GE-39400-A проверить фитинги на негерметичность. |
