Замена муфты кондиционера воздуха

Специальный инструмент

GE-806 Удерживающий ключ

Эквивалентные местные инструменты см. Специальный инструмент .

Процедура демонтажа

1.	Снять компрессор. См. Замена компрессора кондиционирования воздуха : 2.4 л. LAF → LNP → 1.6L LDE и 1.8L 2H0 .

Примечание: Прижать компрессор к кронштейну с помощью тисков с защитными колодками.

2.	Зажать компрессор в тисках.

3.	Снять диск муфты компрессора.

•

Выкрутить болт.

•

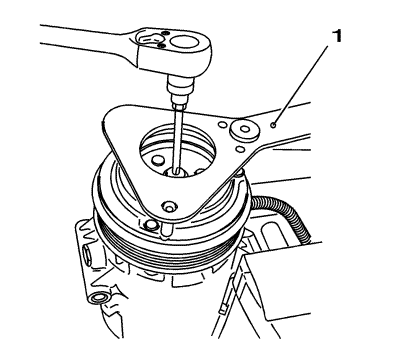

Удерживать ключом GE-806 (1).

Примечание: При сборке установить старые прокладочные шайбы.

4.	Снять прокладочные шайбы.

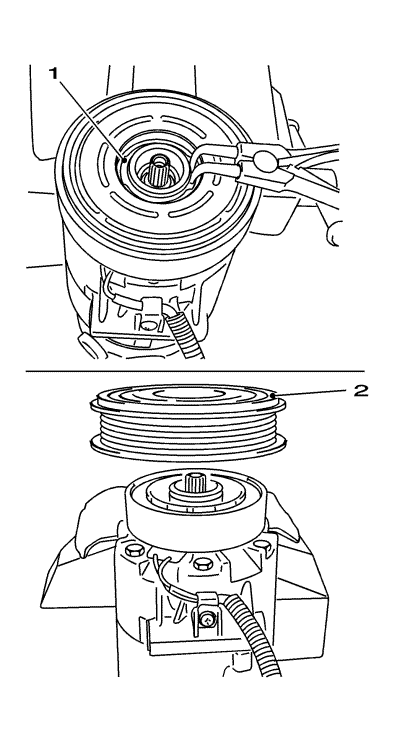

5.	Снять стопорное кольцо (1) со шкива ремня.

6.	Спрессовать шкив ремня (2).

Процедура установки

1.	Установить шкив компрессора на корпус компрессора.

2.	Установить стопорное кольцо в канавку в корпусе компрессора.

3.	Установить диск муфты компрессора.

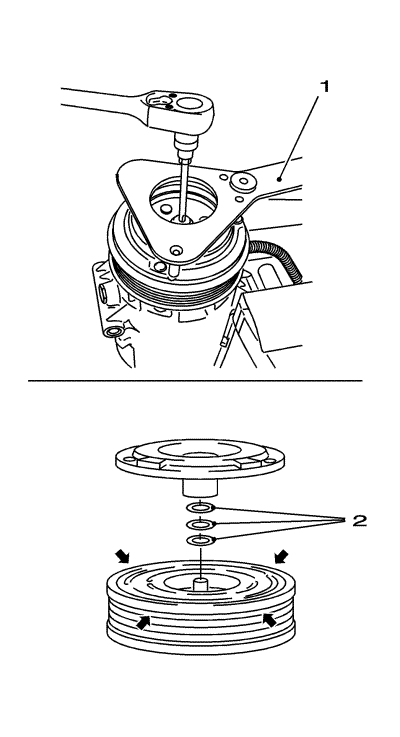

Установить прокладочную шайбу (2).

Осторожно: См. Предупреждение о крепежных деталях .

4.	Затянуть болт диска муфты компрессора с моментом 13,5 N·m (120 фунт-дюймов). Удерживать ключом GE-806 (1).

Примечание: Проверить контрольный зазор между муфтой и шкивом ремня в 4-х точках с помощью щупа и рассчитать среднее значение.

5.	Проверить контрольный зазор муфты компрессора.

Контрольное значение: 0,3 мм - 0,6 мм (0,012 дюйма - 0,024 дюйма).

Примечание: Если контрольный зазор превышает допустимый предел, необходимо установить более толстую прокладочную шайбу (2) между валом компрессора и муфтой. Если зазор недостаточный - установить шайбу тоньше. Стандартные прокладочные шайбы: 0,1 мм, 0,3 мм, 0,5 мм.

6.	Установить необходимый зазор муфты компрессора.

Отсоединить диск муфты компрессора и заменить прокладочную шайбу.

7.	Повторить описанную проверку.

8.	Извлечь компрессор из тисков.

9.	Установить компрессор. См. Замена компрессора кондиционирования воздуха : 2.4 л. LAF → LNP → 1.6L LDE и 1.8L 2H0 .
