Orlando |
||||||||
|
|
|
|||||||
| • | EN-34730-91 Датчик давления топлива |
| • | CH-807 Заглушки |
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Откройте капот. |
| 2. | Отсоедините отрицательный кабель от аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 3. | Снять трубку принудительной вентиляции картера. См. Замена шланга/трубопровода/трубки принудительной вентиляции картера : 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH |
| 4. | Отсоединить жгут проводов от: |
| 4.1 | Клапан продувки системы улавливания паров бензина |
| 4.2 | Топливные форсунки |
| 5. | Подставьте подходящую емкость для сбора вытекающего топлива. |
| 6. | Сбросить давление топлива с помощью контрольного соединения с манометром EN-34730-91 . |

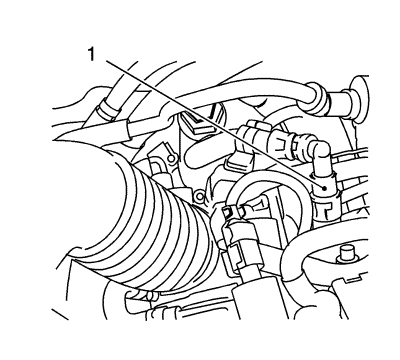

| 7. | Расчлените быстросъемный разъем подающего топливопровода (1). См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 8. | Смонтировать подающий топливопровод и установить на него заглушку CH-807 . |

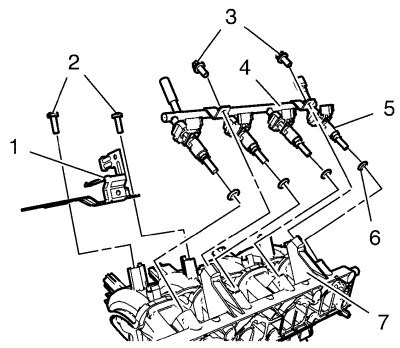

| 9. | Отвернуть 2 болта (2) кронштейна электромагнитного клапана продувки адсорбера системы улавливания паров бензина. |
| 10. | Снять кронштейн (1) электромагнитного клапана продувки адсорбера системы улавливания паров бензина со впускного коллектора (7). |
| 11. | Отвернуть 2 болта (3) трубы топливного распределителя системы распределенного впрыска топлива. |
| 12. | Снять трубу топливного распределителя системы распределенного впрыска топлива (4) вместе с топливными форсунками (5) со впускного коллектора (7). |
| 13. | Снять 4 уплотнительных кольца (6) с топливных форсунок. |

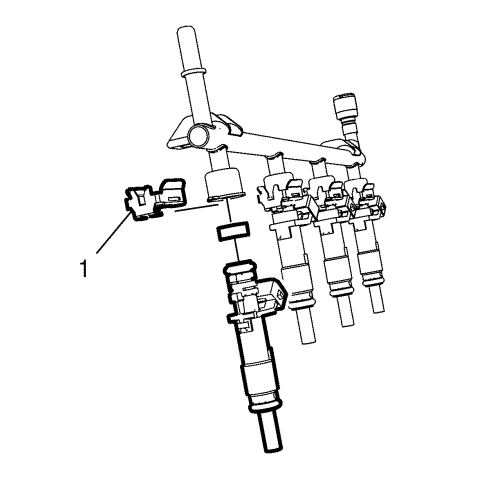

| 14. | Снять фиксатор топливной форсунки (1). |
| 15. | Демонтируйте топливные форсунки. |
| 1. | Установить топливные форсунки. |
| Примечание: Установить НОВЫЕ уплотнительные кольца топливных форсунок, нанести силиконовую смазку на уплотнительные кольца форсунок системы распределенного впрыска топлива. |
| 2. | Установить фиксатор топливной форсунки (1). |
| Примечание: Нанести силиконовую смазку на уплотнительные кольца топливных форсунок. |
| 3. | Установить 4 НОВЫХ уплотнительных кольца (6) на топливные форсунки. |
| 4. | Установить трубу топливного распределителя системы распределенного впрыска топлива (4) вместе с топливными форсунками (5) на впускной коллектор (7). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 5. | Завернуть 2 болта (3) трубы топливного распределителя системы распределенного впрыска топлива и затянуть их с моментом затяжки 8 N·m (71 фунт-дюймов). |
| 6. | Установить кронштейн (1) электромагнитного клапана продувки адсорбера системы улавливания паров бензина на впускной коллектор (7). |
| 7. | Завернуть 2 болта (2) кронштейна электромагнитного клапана продувки адсорбера системы улавливания паров бензина и затянуть их с моментом затяжки 8 N·m (71 фунт-дюймов). |
| 8. | Снять заглушку CH-807 . |
| 9. | Сочлените быстросъемный разъем подающего топливопровода (1). См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 10. | Подсоединить жгут проводов к: |
| 10.1 | Клапан продувки системы улавливания паров бензина |
| 10.2 | Топливные форсунки |
| 11. | Установите трубку принудительной вентиляции картера. См. Замена шланга/трубопровода/трубки принудительной вентиляции картера : 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH |
| 12. | Подсоединить отрицательный провод к аккумуляторной батарее. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 13. | Закройте капот. |
