| • | EN-6015 Пробки |
| • | EN-48279 Съемник / оправка для установки стопорного кольца главного топливного насоса |
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Снимите топливный бак. См. Замена топливного бака : 1.8L 2H0 |

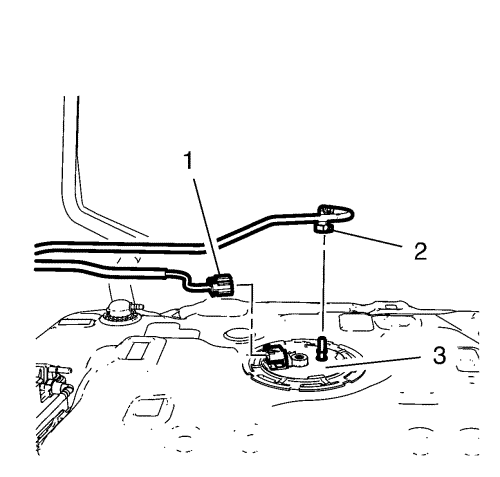

| 2. | Отсоединить жгут проводов (1) от модуля (3) топливного насоса топливного бака. |
| 3. | Отсоединить трубку подвода топлива (2) от модуля (3) топливного насоса топливного бака. См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 4. | Установить на трубку подвода топлива заглушки EN-6015 . |

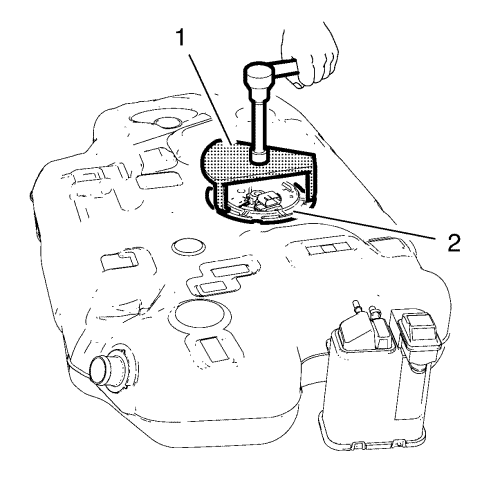

| 5. | Установите инструмент для демонтажа EN-48279 (1), чтобы снять стопорное кольцо модуля топливного насоса (2). |
| Примечание: Инструменты ударного действия использовать ЗАПРЕЩАЕТСЯ. Для освобождения стопорного кольца требуется значительное усилие. Не рекомендуется использовать отвертку и молоток. Прикрепить топливный бак во избежание проворачивания топливного бака. |
| 6. | С помощью съемника EN-48279 и длинной монтировки повернуть стопорное кольцо против часовой стрелки, чтобы освободить его. |
| 7. | Снять съемник/оправку для установки EN-48279 (1) и стопорное кольцо (2) модуля топливного насоса. |
| Примечание: Приподнять модуль топливного насоса топливного бака вверх. Будьте аккуратны с датчиком уровня топлива. |

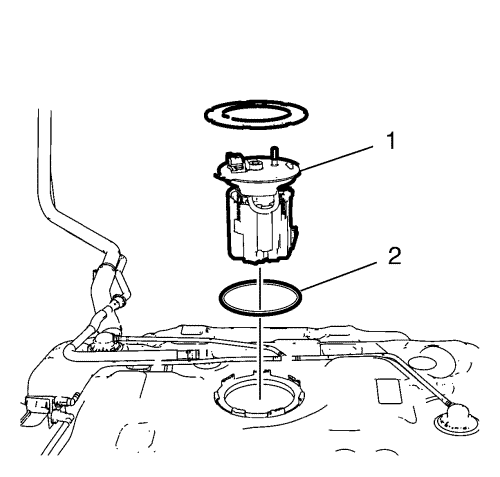

| 8. | Снять модуль (1) топливного насоса топливного бака. |
| 9. | Снять и выбросить уплотнительное кольцо (2) модуля топливного насоса. |
| Примечание: Будьте аккуратны с датчиком уровня топлива. |
| 1. | Установить НОВОЕ уплотнительное кольцо (2) модуля топливного насоса. |
| 2. | Установить модуль (1) топливного насоса топливного бака. |
| 3. | Установить стопорное кольцо (2) модуля топливного насоса. |
| Примечание: Стопорное кольцо модуля топливного насоса можно установить только в одном положении, обращайте внимание на монтажное положение кольца. |
| 4. | Установите инструмент для монтажа EN-48279 (1), чтобы снять стопорное кольцо модуля топливного насоса (2). |
| Примечание: Инструменты ударного действия использовать ЗАПРЕЩАЕТСЯ. Для освобождения стопорного кольца требуется значительное усилие. Не рекомендуется использовать отвертку и молоток. Прикрепить топливный бак во избежание проворачивания топливного бака. |
| 5. | С помощью съемника/оправки для установки EN-48279 (1) и длинной монтировки повернуть стопорное кольцо по часовой стрелке, чтобы зафиксировать его. |
| 6. | Подсоединить жгут проводов (1) к модулю (3) топливного насоса топливного бака. |
| 7. | Снять заглушки EN-6015 с трубки подвода топлива (2). |
| 8. | Подсоединить трубку подвода топлива (2) к модулю (3) топливного насоса топливного бака. См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 9. | Установить топливный бак. См. Замена топливного бака : 1.8L 2H0 |
