Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Откройте капот. |
| 2. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 3. | Снять вентиляционный трубопровод топливного бака (1) с электромагнитного клапана (3) продувки адсорбера системы улавливания паров бензина. |
| 4. | Установить на вентиляционную трубку топливного бака заглушку EN-6015 . |
| 5. | Освободить вентиляционную трубку топливного бака (1) от зажима (2) тормозной трубки и топливопровода. |
| 6. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |
| 7. | Отвернуть болты (2) передней подвески выхлопной трубы и опоры передней подвески. |
| 8. | Отвернуть болт (3) рамы трансмиссии и передней подвески. |
| 9. | Снять опору рамы трансмиссии и передней подвески. |
| 10. | Освободить топливную вентиляционную трубку (3) от зажима (2) задней тормозной трубки и топливопровода. |
| 11. | Отсоединить сгонную муфту (1) трубки подвода паров топлива адсорбера системы улавливания паров бензина от трубки подвода паров топлива топливного бака (3). См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 12. | Установить на вентиляционный трубопровод топливного бака и на трубку подвода паров топлива адсорбера системы улавливания паров бензина заглушки EN-6015 . |

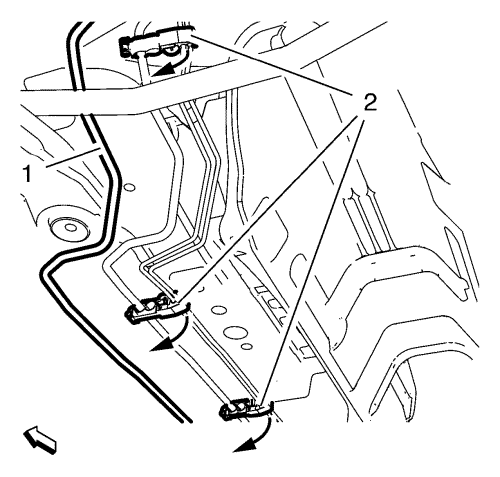

| 13. | Освободить вентиляционный трубопровод топливного бака (1) от 4 других зажимов (2) тормозной трубки и топливопровода. |
| Примечание: Вентиляционный трубопровод топливного бака не изгибать! |
| 14. | Снять вентиляционный трубопровод топливного бака (1). |
| Примечание: Вентиляционный трубопровод топливного бака не изгибать! |
| 1. | Установить вентиляционный трубопровод топливного бака (1). |
| 2. | Прикрепить вентиляционный трубопровод топливного бака (1) к 4 зажимам (2) тормозной трубки и топливопровода. |
| 3. | Снять заглушки EN-6015 с трубки (1) подвода паров топлива адсорбера системы улавливания паров бензина и с трубки (3) подвода паров топлива топливного бака. |
| 4. | Подсоединить трубку (3) подвода паров топлива к трубке (1) подвода паров топлива адсорбера системы улавливания паров бензина. См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 5. | Установить опору рамы трансмиссии и передней подвески. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| Примечание: НЕЛЬЗЯ повторно использовать старые болты. |
| 6. | Завернуть НОВЫЙ болт (3) рамы трансмиссии и передней подвески и затянуть его с моментом затяжки 160 N·m(118 фунт-футов). |
| 7. | Завернуть НОВЫЕ болты (2) М8 передней подвески выхлопной трубы и затянуть их с моментом затяжки 20 N·m (15 фунт-футов). |
| 8. | Завернуть НОВЫЕ болты (2) М10 опоры передней подвески и затянуть их с моментом затяжки 60 N·m (44 фунт-футов). |
| 9. | Опустить автомобиль. |
| 10. | Снять заглушку EN-6015 с вентиляционного трубопровода (1) топливного бака. |
| 11. | Установить вентиляционный трубопровод топливного бака (1) на электромагнитный клапан (3) продувки адсорбера системы улавливания паров бензина. |
| 12. | Прикрепить вентиляционный трубопровод топливного бака (1) к зажиму (2) тормозной трубки и топливопровода. |
| 13. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 14. | Закройте капот. |
