Задняя боковая дверь
Осторожно:
См. Предупреждение о крепежных деталях .
Процедура
1.
Чтобы отрегулировать заднюю дверь, отпустите болт шарнира задней двери (кол-во: 4).
2.
Отрегулируйте положение задней двери, чтобы обеспечить равномерные зазоры между задней дверью и крышей, панелью задней боковой части кузова, молдингом (rocker panel) и передней боковой дверью, так чтобы задняя дверь точно подходила к крыше, задней боковой части кузова, молдингу (rocker panel) и передней боковой двери.

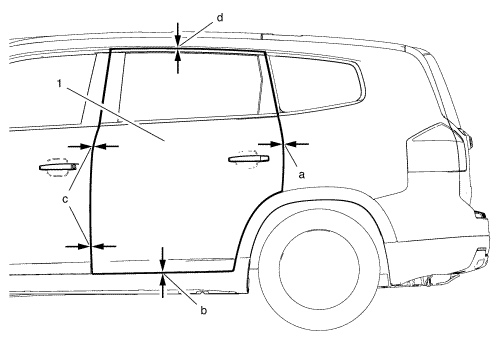

Регулировка
| • |
Между задней боковой дверью и панелью задней боковой части кузова
(a) 3,5 мм ± 0,75 мм (0,14 дюйма ± 0,03 дюйма)
|
| • |
Молдинг задней боковой двери до накладки рокер-панели
(c) 5 мм ± 1 мм (0,2 дюйма ± 0,04 дюйма)
|
| • |
Между задней боковой дверью и передней боковой дверью
(c) 3,5 мм ± 0,75 мм (0,14 дюйма ± 0,03 дюйма)
|
| • |
Между задней боковой дверью и крышей
(d) 6 мм ± 1 мм (0,24 дюйма ± 0,04 дюйма)
|
Затянуть
25 Н·м (18 фунто фут)
|
