Задняя боковая дверь
Осторожно:
См. Предупреждение о крепежных деталях .
Процедура
1.
Чтобы отрегулировать переднюю боковую дверь, отпустите болт шарнира передней боковой двери (кол-во: 4).
2.

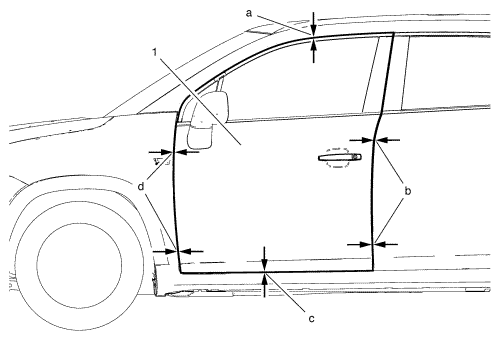

Отрегулируйте положение передней боковой двери, чтобы обеспечить равные зазоры между передней боковой дверью и крышей, задней дверью, молдингом (rocker panel) и передним крылом, так чтобы передняя дверь точно подходила к крыше, задней двери, молдингу (rocker panel) и переднему крылу.
Регулировка
| • |
Между передней боковой дверью и крышей
(a) 6 мм ± 1 мм (0,24 дюйма ± 0,04 дюйма)
|
| • |
Между передней боковой дверью и задней боковой дверью
(b) 3,5 мм ± 0,75 мм (0,14 дюйма ± 0,03 дюйма)
|
| • |
Молдинг передней боковой двери до накладки рокер-панели
(c) 5 мм ± 1 мм (0,2 дюйма ± 0,04 дюйма)
|
| • |
Между передней боковой дверью и передним крылом
(d) 3,5 мм + 0,75 мм - 0,5 мм (0,14 дюйма + 0,03 дюйма - 0,02 дюйма)
|
Затянуть
25 Н·м (18 фунто фут)
|
