Информация по обслуживанию

Orlando

X903 Жгут проводов лампы номерного знака до удлинителя жгута проводов задней подъемной двери

Информация о деталях разъемов

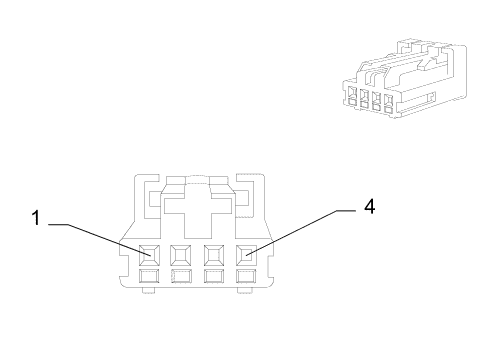

       • Тип жгута проводов: Фонарь освещения номерного знака
       • OEM разъем: 928999-1
       • Разъем технического обслуживания: Находится на рассмотрении
       • Описание: на 4 направления F

Информация о деталях разъемов

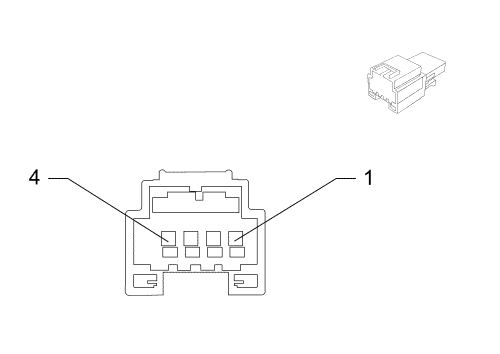

       • Тип жгута проводов: Удлинитель задней подъемной двери
       • OEM разъем: 936121-1
       • Разъем технического обслуживания: Находится на рассмотрении
       • Описание: на 4 направления, штырьковый, серия MQS (BK)

Информация о деталях контактов

       • Заделанный контакт: Находится на рассмотрении
       • Инструмент для разблокирования: Находится на рассмотрении
       • Щуп диагностической проверки: Находится на рассмотрении

Информация о деталях контактов

X903 Жгут проводов лампы номерного знака до удлинителя жгута проводов задней подъемной двери

Палец	Размер	Цвет	Цепь	Опция	Функционирование	Палец	Размер	Цвет	Цепь	Опция
1	0,5	BK	50	--	Заземление	1	0,5	BK	50	--
2	0,5	GN/YL	6846	--	Управление лампой подсветки заднего номерного знака	2	0,5	GN/YL	6846	--
3	--	--	--	--	Не используется	3	--	--	--	--
4	0,5	YL/BL	5797	--	Сигнал открывания выключателя задней запирающей ручки	4	0,5	YL/BL	5797	--
