X900 Жгут проводов задней подъемной двери багажного отделения к жгуту проводов кузова

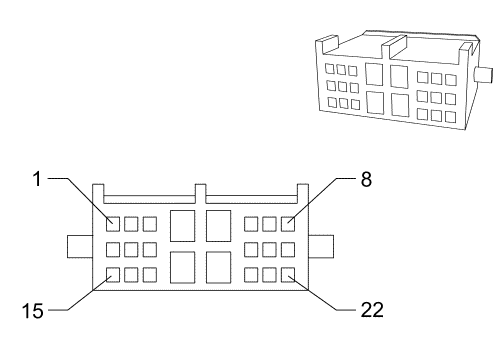

2173982

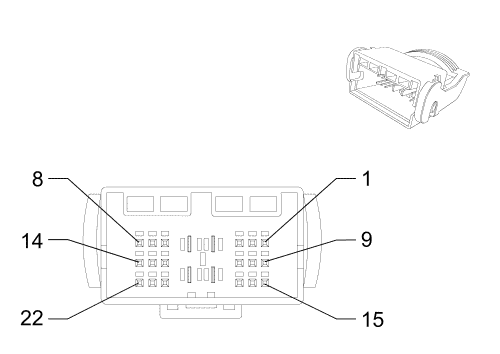

2220413

Информация о деталях разъемов • Тип жгута проводов: Задняя дверь подъемная • Разъем OEM: 13677589 • Разъем технического обслуживания: Находится на рассмотрении • Описание: 22-канальный F (BK)	Информация о деталях разъемов • Тип жгута проводов: Кузов • Разъем OEM: 1897548 • Разъем технического обслуживания: Находится на рассмотрении • Описание: на 22 направления M (BK)
Информация о деталях контактов • Заделанный контакт: Находится на рассмотрении • Инструмент для разблокирования: Находится на рассмотрении • Щуп диагностической проверки: Находится на рассмотрении	Информация о деталях контактов • Заделанный контакт: Находится на рассмотрении • Инструмент для разблокирования: Находится на рассмотрении • Щуп диагностической проверки: Находится на рассмотрении

X900 Жгут проводов задней подъемной двери багажного отделения к жгуту проводов кузова

Палец	Размер	Цвет	Цепь	Опция	Функционирование	Палец	Размер	Цвет	Цепь	Опция
1	0,5	GY	6846	--	Управление лампой подсветки заднего номерного знака	1	0,5	GY	6846	--
2	0,5	GY/BN	309	--	Управление правыми стояночными огнями	2	0,5	GY/BN	309	--
3	0,5	VT/GY	709	--	Управление левыми стояночными огнями	3	0,5	VT/GY	709	--
4	4,0	BN/VT	293	--	Напряжение питания нагревательного элемента заднего стекла	4	4,0	BN/VT	293	--
5	4,0	BK	1650	--	Заземление	5	4,0	BK	1650	--
6	0,5	D-BU/YE	6795	--	Управление выключением электродвигателя стеклоподъемников/багажника 2	6	0,5	D-BU/YE	6795	--
7	0,5	BK	650	--	Заземление	7	0,5	BK	650	--
8	0,5	VT/GY	1303	--	Сигнал выключателя приоткрытой задней подъемной двери (1)	8	0,5	VT/GY	1303	--
9	0,5	BK	2550	--	Заземление	9	0,5	BK	2550	--
10	0,5	BK	650	--	Заземление	10	0,5	BK	650	--
11	0,5	YE/D-BU	5797	--	Сигнал открывания выключателя задней запирающей ручки	11	0,5	YE/D-BU	5797	--
12	0,5	VT/WH	5065	--	Напряжение питания обмотки реле стоп-сигналов	12	0,5	VT/WH	5065	--
13-17	--	--	--	--	Не используется	13-17	--	--	--	--
18	1.5	D-BU	393	--	Управление электродвигателем стеклоочистителя заднего стекла	18	1.5	D-BU	393	--
19	1.5	RD/D-GN	1540	--	Напряжение на положительной клемме аккумуляторной батареи	19	1.5	RD/D-GN	1540	--
20-22	--	--	--	--	Не используется	20-22	--	--	--	--
