Информация по обслуживанию

Orlando

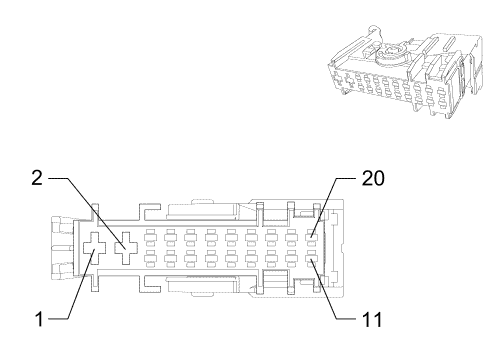

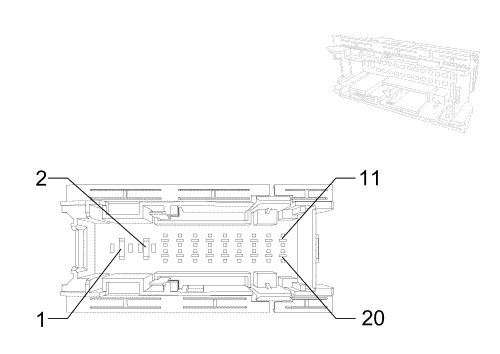

Информация о деталях разъемов • Тип жгута проводов: Правая задняя дверь • Разъем OEM: 13600493 • Разъем технического обслуживания: Находится на рассмотрении • Описание: 20-контактный, гнездовой (GY)	Информация о деталях разъемов • Тип жгута проводов: Кузов • Разъем OEM: 13600495 • Разъем технического обслуживания: Находится на рассмотрении • Описание: на 20 направлений M (GY)
Информация о деталях контактов • Заделанный контакт: Находится на рассмотрении • Инструмент для разблокирования: Находится на рассмотрении • Щуп диагностической проверки: Находится на рассмотрении	Информация о деталях контактов • Тип жгута проводов: Кузов • Разъем OEM: 13600495 • Разъем технического обслуживания: Находится на рассмотрении • Описание: на 20 направлений M (GY)

Палец	Размер	Цвет	Цепь	Опция	Функционирование	Палец	Размер	Цвет	Цепь	Опция
1	2.5	BK	2050	--	Заземление	1	2.5	BK	2050	--
2	2.5	RD/BN	2940	--	Напряжение на положительной клемме аккумуляторной батареи	2	2.5	RD/BN	2940	--
3	0,75	BN/YE	294	-AF8	Управление приводом отпирания замков дверей	3	0,75	BN/YE	294	--
4	0,75	GY	295	-AF8	Управление приводом запирания замков дверей	4	0,75	GY	295	-AF8
5	0,5	YE/GY	6158	--	Сигнал переключателя ручки правой задней двери	5	0,5	YE/GY	6158	--
6	0,75	BN	5910	AF8	Управление приводом запирания сдвоенного замка двери	6	0,75	BN	5910	AF8
7-8	--	--	--	--	Не используется	7-8	--	--	--	--
9	0,5	D-GN/GY	6135	--	Шина 4 линейной коммутационной сети	9	0,5	D-GN/GY	6135	--
10	--	--	--	--	Не используется	10	--	--	--	--
11	0,5	GY	748	-AEQ	Сигнал переключателя открытия правой задней двери	11	0,5	GY	748	-AEQ
12-18	--	--	--	--	Не используется	12-18	--	--	--	--
19	0,75	WH	46	--	Правый задний динамик (+)	19	0,75	WH	46	--
20	0,75	D-BU/BK	115	--	Сигнал правого заднего динамика (-)	20	0,75	D-BU/BK	115	--
