Orlando

X600 От жгута проводов правой передней двери до жгута проводов кузова

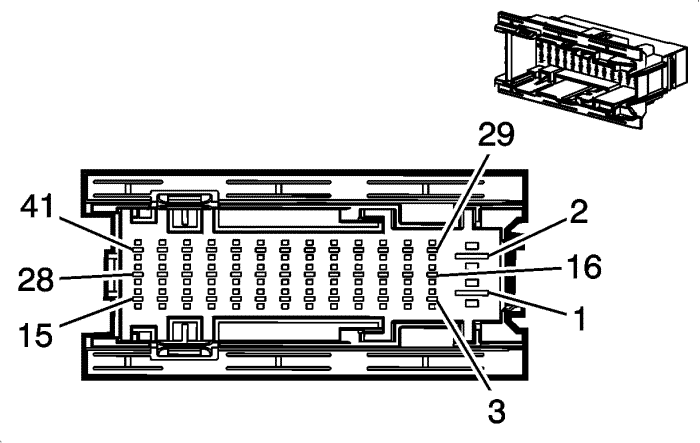

Информация о деталях разъемов

       • Тип жгута проводов: Правая передняя дверь
       • Разъем OEM: 13600509
       • Разъем технического обслуживания: Находится на рассмотрении
       • Описание: на 41 направление, гнездный, серия 4.8 TIMER/DSQ 1.5 (GY)

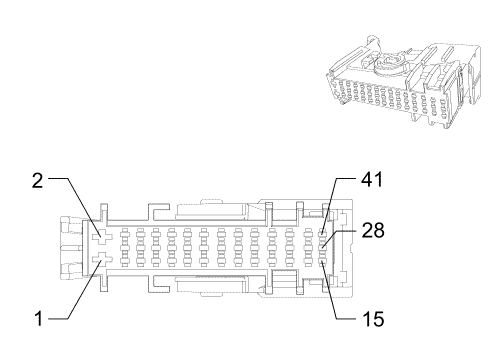

Информация о деталях разъемов

       • Тип жгута проводов: Кузов
       • Разъем OEM: 13600511
       • Разъем технического обслуживания: Находится на рассмотрении
       • Описание: на 41 направлений M (GY)

Информация о деталях контактов

       • Заделанный контакт: Находится на рассмотрении
       • Инструмент для разблокирования: Находится на рассмотрении
       • Щуп диагностической проверки: Находится на рассмотрении

Информация о деталях контактов

X600 От жгута проводов правой передней двери до жгута проводов кузова

Палец	Размер	Цвет	Цепь	Опция	Функционирование	Палец	Размер	Цвет	Цепь	Опция
1	2.5	RD/D-GN	1540	--	Напряжение на положительной клемме аккумуляторной батареи	1	2.5	RD/D-GN	1540	--
2	2.5	BK	2050	--	Заземление	2	2.5	BK	2050	--
3	1	BK	2050	--	Заземление	3	1	BK	2050	--
4	--	--	--	--	Не используется	4	--	--	--	--
5	0,75	BN/YE	294	без AF8	Управление приводом отпирания замков дверей	5	0,75	BN/YE	294	без AF8
6-8	--	--	--	--	Не используется	6-8	--	--	--	--
9	0,75	GY	295	без AF8	Управление приводом запирания замков дверей	9	0,75	GY	295	без AF8
10	0,75	BN	5910	AF8	Управление приводом запирания сдвоенного замка двери	10	0,75	BN	5910	AF8
11	0,5	YE/VT	3397	--	Управление двигателем вверх (+) вниз (-) привода зеркала сменного водителя	11	0,5	YE/VT	3397	--
12	0,5	YE	6817	--	Управление уменьшением яркости светодиодной подсветки индикаторов	12	0,5	YE	6817	--
13	0,5	D-GN/BK	3396	--	Управление двигателем вправо (+) влево (-) привода зеркала сменного водителя	13	0,5	D-GN/BK	3396	--
14	0,5	WH	3398	--	Общее управление двигателем привода зеркала сменного водителя	14	0,5	WH	3398	--
15	0,5	D-GN/YE	6134	--	Шина 3 линейной коммутационной сети	15	0,5	D-GN/YE	6134	--
16	--	--	--	--	Не используется	16	--	--	--	--
17	0,75	YE/BK	117	--	Сигнал правого переднего динамика (-) (1) (левостороннее управление - система динамиков улучшенного качества с усилителем - UQG)	17	0,75	YE/BK	117	--
18	0,75	YE	200	--	Правый передний динамик (+) (1) (левостороннее управление Система динамиков улучшенного качества с усилителем - UQG)	18	0,75	YE	200	--
19-20	--	--	--	--	Не используется	19-20	--	--	--	--
21	0,5	WH/BN	3410	--	Управление двигателем складывания зеркала	21	0,5	WH/BN	3410	--
22	0,5	VT/YE	3409	--	Управление двигателем раскрывания зеркала	22	0,5	VT/YE	3409	--
23	0,5	BN/YE	2267	--	Управление нагревательным элементом зеркала	23	0,5	BN/YE	2267	--
24-26	--	--	--	--	Не используется	24-26	--	--	--	--
27	0,5	GY	746	без AED	Сигнал переключателя открытия правой передней двери	27	0,5	GY	746	без AED
28-41	--	--	--	--	Не используется	28-41	--	--	--	--
