Информация по обслуживанию

Orlando

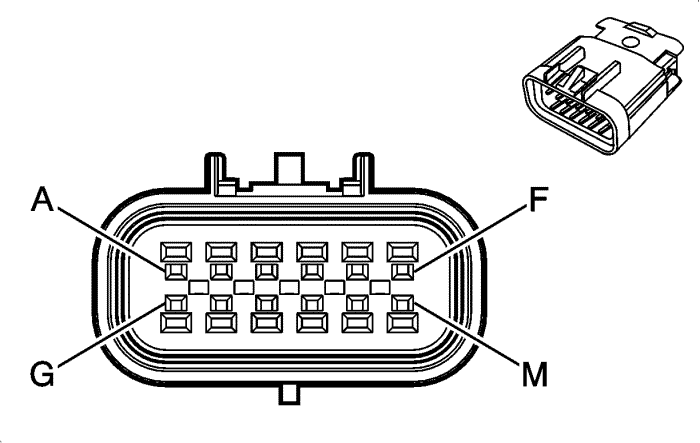

X402 Удлинительный жгут проводов задней части кузова до жгута проводов кузова

Информация о деталях разъемов

       • Тип жгута проводов: Задний удлинительный кузова
       • Разъем OEM: 88986320
       • Разъем технического обслуживания: Находится на рассмотрении
       • Описание: на 12 направлений F, серия GT 150, герметичный (BK)

Информация о деталях разъемов

       • Тип жгута проводов: Кузов
       • Разъем OEM: 88986190
       • Разъем технического обслуживания: Находится на рассмотрении
       • Описание: на 12 направлений, штырьковый (BK/VT)

Информация о деталях контактов

       • Заделанный контакт: Находится на рассмотрении
       • Инструмент для разблокирования: Находится на рассмотрении
       • Щуп диагностической проверки: Находится на рассмотрении

Информация о деталях контактов

X402 Удлинительный жгут проводов задней части кузова до жгута проводов кузова

Палец	Размер	Цвет	Цепь	Опция	Функционирование	Палец	Размер	Цвет	Цепь	Опция
A	0,5	YE/BN	2378	UD7	Сигнал правого углового датчика препятствия сзади	A	0,5	YE/VT	2378	UD7
B	0,5	YE/WH	2377	UD7	Сигнал правого среднего датчика препятствия сзади	B	0,5	YE/WH	2377	UD7
C	0,5	YE/D-BU	2376	UD7	Сигнал левого среднего датчика препятствия сзади	C	0,5	YE/D-BU	2376	UD7
D	0,5	BN/WH	2374	UD7	Управление датчиком препятствия	D	0,5	BN/WH	2374	UD7
E	0,5	YE	2375	UD7	Сигнал левого углового датчика препятствия сзади	E	0,5	YE	2375	UD7
F	0,5	BK/GY	2379	UD7	Низкое опорное напряжение датчика препятствия	F	0,5	BK/GY	2379	UD7
G	0,5	YE/GY	122	T79	Напряжение питания заднего противотуманного фонаря	G	0,5	YE/D-GN	122	T79
H	0,5	BK	2550	--	Заземление	H	0,5	BK	2550	--
J	0,5	D-GN/WH	1324	--	Напряжение питания фонаря заднего хода	J	0,5	D-GN/WH	1324	--
K-M	--	--	--	--	Не используется	K-M	--	--	--	--
