X210 Жгут проводов крыши на жгут проводов кузова

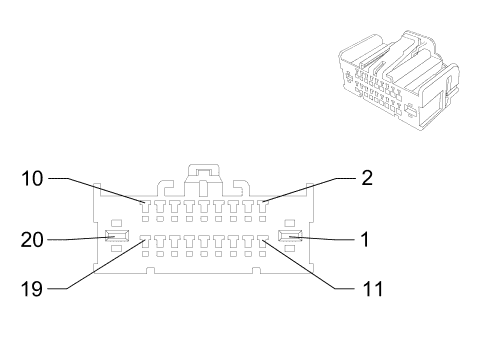

2220412

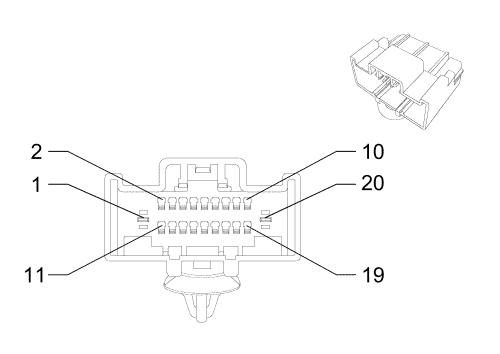

2220411

Информация о деталях разъемов • Тип жгута проводов: Крыша • Разъем OEM: 13652302 • Разъем технического обслуживания: Находится на рассмотрении • Описание: на 20 направления F	Информация о деталях разъемов • Тип жгута проводов: Кузов • Разъем OEM: 90288200 • Разъем технического обслуживания: Находится на рассмотрении • Описание: на 20 направлений M (GY)
Информация о деталях контактов • Заделанный контакт: Находится на рассмотрении • Инструмент для разблокирования: Находится на рассмотрении • Щуп диагностической проверки: Находится на рассмотрении	Информация о деталях контактов • Заделанный контакт: Находится на рассмотрении • Инструмент для разблокирования: Находится на рассмотрении • Щуп диагностической проверки: Находится на рассмотрении

X210 Жгут проводов крыши на жгут проводов кузова

Палец	Размер	Цвет	Цепь	Опция	Функционирование	Палец	Размер	Цвет	Цепь	Опция
1	1	BK	1550	--	Заземление	1	1	BK	1550	--
2	0,5	GY	3273	--	Возвратный сигнал исполнительного устройства дистанционной функции	2	0,5	GY	3273	--
3	0,5	GY/WH	3272	--	Напряжение питания исполнительного устройства дистанционной функции	3	0,5	GY/WH	3272	--
4	0,5	D-BU/WH	3275	--	Сигнал приема исполнительного устройства дистанционной функции	4	0,5	D-BU/WH	3275	--
5	0,5	YE/D-GN	3274	--	Сигнал передачи исполнительного устройства дистанционной функции	5	0,5	YE/D-GN	3274	--
6	1	WH/BN	6815	--	Управление питанием случайной нагрузки	6	1	WH/BN	6815	--
7	0,5	GY	157	--	Управление лампами внутреннего освещения	7	0,5	GY	157	--
8	0,5	GY/D-GN	328	--	Сигнал выключателя плафона освещения салона	8	0,5	GY/D-GN	328	--
9	0,35	GY/D-BU	7564	--	Сигнал датчика влажности (C68)	9	0,35	GY/D-BU	7564	--
10	0,75	BN/D-BU	118	SP6	Сигнал динамика слева спереди (-) (1)	10	0,75	BN/D-BU	118	SP6
11	0,75	D-BU	201	SP6	Левый передний динамик (+) (1)	11	0,75	D-BU	201	SP6
12	0,75	YE	200	SP6	Правый передний динамик (+) (1)	12	0,75	YE	200	SP6
13	0,75	YE/BK	117	SP6	Сигнал динамика справа спереди (-) (1)	13	0,75	YE/BK	117	SP6
14-15	--	--	--	--	Не используется	14-15	--	--	--	--
16	0,35	BK/D-BU	7566	C68	Низкое опорное напряжение датчика влажности/температуры лобового стекла	16	0,35	BK/D-BU	7566	C68
17	0,35	GY/D-GN	7565	C68	Сигнал датчика температуры лобового стекла	17	0,35	GY/D-GN	7565	C68
18	0,35	YE/D-BU	3197	C68	Сигнал датчика влажности и температуры	18	0,35	YE/D-BU	3197	C68
19	0,35	YE/RD	597	C68	5В контрольная схема	19	0,35	YE/RD	597	C68
20	0,5	D-GN/BN	6998	--	Напряжение питания случайной нагрузки 1	20	0,5	D-GN/BN	6998	--
