Информация по обслуживанию

Orlando

X160 От жгута проводов двигателя до жгута проводов топливных форсунок (2H0)

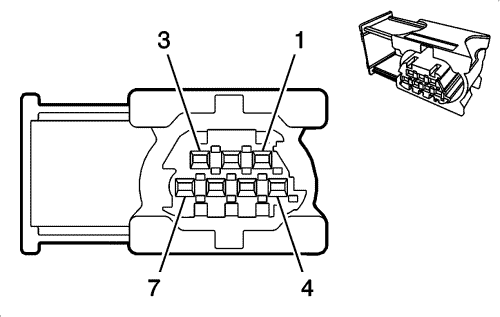

Информация о деталях разъемов

       • Тип жгута проводов: Двигатель
       • Разъем OEM: 1928404771
       • Разъем технического обслуживания: Находится на рассмотрении
       • Описание: на 7 направления F

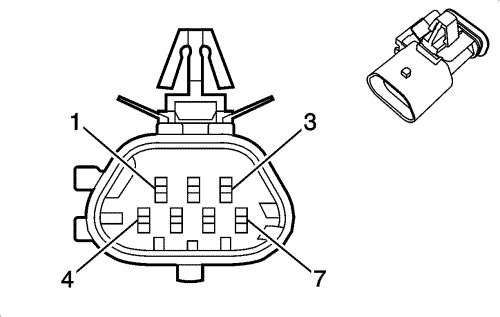

Информация о деталях разъемов

       • Тип жгута проводов: Топливная форсунка
       • Разъем OEM: 1928404790
       • Разъем технического обслуживания: Техническое обслуживание жгутов проводов - См. Каталог деталей
       • Описание: 7-контактный штекер, серия 1.6, герметичный (BK)

Информация о деталях контактов

       • Заделанный контакт: Находится на рассмотрении
       • Инструмент для разблокирования: Находится на рассмотрении
       • Щуп диагностической проверки: Находится на рассмотрении

Информация о деталях контактов

X160 От жгута проводов двигателя до жгута проводов топливных форсунок (2H0)

Палец	Размер	Цвет	Цепь	Опция	Функционирование	Палец	Размер	Цвет	Цепь	Опция
1	0,5	BN/VT	1744	--	Управление топливной форсункой (1)	1	0,5	BN/VT	1744	--
2	0,5	YE/WH	1745	--	Управление топливной форсункой (2)	2	0,5	YE/WH	1745	--
3	0,5	BN/VT	1746	--	Управление топливной форсункой (3)	3	0,5	BN/VT	1746	--
4	0,5	BN/YE	844	--	Управление топливной форсункой (4)	4	0,5	BN/YE	844	--
5	1,0	VT/D-BU	5290	--	Защищённый предохранителем блок питания главного реле трансмиссии (1)	5	1,0	VT/D-BU	5290	--
6-7	--	--	--	--	Не используется	6-7	--	--	--	--
