Информация по обслуживанию

Orlando

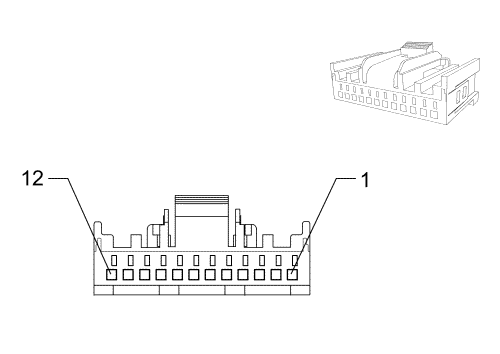

S52 Переключатель наружных зеркал заднего вида (DWF)

Информация о деталях разъемов

       • Тип жгута проводов: Дверь водителя
       • Разъем OEM: 19115105
       • Разъем технического обслуживания: 19115105
       • Описание: на 12 направлений, гнездный, серия 64 Kaizen (BK)

Информация о деталях контактов

       • Заделанный контакт: Техническое обслуживание жгутов проводов
       • Инструмент для разблокирования: Находится на рассмотрении
       • Щуп диагностической проверки: J-35616-64B (L-BU)

S52 Переключатель наружных зеркал заднего вида (DWF)

Палец	Размер	Цвет	Цепь	Функционирование	Опция
1	0,5	YE/VT	3397	Управление двигателем вверх (+) вниз (-) привода зеркала сменного водителя	--
2	0,5	WH	3398	Общее управление двигателем привода зеркала сменного водителя	--
3	0,5	D-GN/BK	3396	Управление двигателем вправо (+) влево (-) привода зеркала сменного водителя	--
4	0,5	RD/GY	2840	Напряжение на положительной клемме аккумуляторной батареи	--
5	0,5	BK	1550	Заземление	--
6	--	--	--	Не используется	--
7	0,5	VT/D-BU	3390	Управление двигателем вверх (+) вниз (-) привода зеркала водителя	--
8	0,5	YE/BN	3391	Общее управление двигателем привода зеркала водителя	--
9	0,5	BN/BK	3389	Управление двигателем вправо (+) влево (-) привода зеркала водителя	--
10	0,5	YE	6817	Управление уменьшением яркости светодиодной подсветки индикаторов	--
11	0,5	VT/YE	3409	Управление двигателем раскрывания зеркала	--
12	0,5	WH/BN	3410	Управление двигателем складывания зеркала	--
