Информация по обслуживанию

Orlando

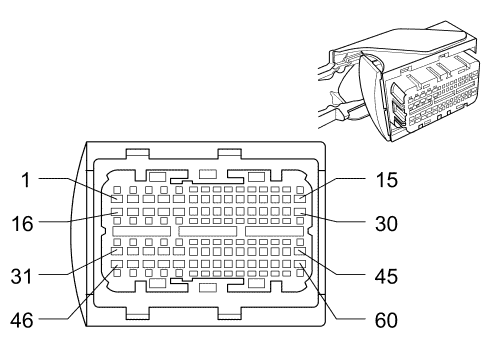

K20 Модуль управления двигателем X1 (2H0)

Информация о деталях разъемов

       • Тип жгута проводов: Двигатель
       • Разъем OEM: 0-1743540-1
       • Разъем технического обслуживания: Находится на рассмотрении
       • Описание: 60-канальный F (BK)

Информация о деталях контактов

       • Заделанный контакт: Находится на рассмотрении
       • Инструмент для разблокирования: Находится на рассмотрении
       • Щуп диагностической проверки: Находится на рассмотрении

K20 Модуль управления двигателем X1 (2H0)

Палец	Размер	Цвет	Цепь	Функционирование	Опция
1	0,75	D-BU/VT	2121	Управление зажиганием (1)	--
2	0,75	D-BU/WH	2122	Управление зажиганием (2)	--
3	0,5	GY/WH	3113	Низкий управляющий сигнал нагревателя обогреваемого датчика кислорода, датчик группы 1 (1)	--
4	--	--	--	Не используется	--
5	0,5	BK/GY	453	Опорный сигнал низкого уровня управления зажиганием	--
6-8	--	--	--	Не используется	--
9	0,5	D-GN	573	Сигнал датчика коленчатого вала (1)	--
10	0,5	BK/VT	470	Заземление	MSA
11	0,5	BK/VT	574	Низкое опорное напряжение датчика коленвала (1)	--
12	0,5	BK/D-GN	5301	Низкий опорный сигнал датчика положения распредвала впускных клапанов (1)	--
13	--	--	--	Не используется	--
14	0,5	BK/GY	5296	Низкий опорный сигнал датчика положения распредвала выпускных клапанов (1)	--
15	0,5	D-GN/D-BU	428	Управление электромагнитным клапаном продувки адсорбера системы улавливания паров топлива	--
16	0,75	YE/D-BU	2124	Управление зажиганием (4)	--
17	0,75	D-GN/D-BU	2123	Управление зажиганием (3)	--
18-19	--	--	--	Не используется	--
20	1.5	BK	350	Заземление	--
21	0,5	BN/WH	5069	Управление катушкой главного реле двигателя	--
22-23	--	--	--	Не используется	--
24	0,5	WH/GY	1786	Сигнал Парковка/Нейтральное положение КПП (1)	--
25	--	--	--	Не используется	--
26	0,5	GY	23	Сигнал скважности генератора	--
27	0,5	VT/WH	7060	Управление топливной форсункой модулем управления двигателем/модулем управления коробкой передач/центральным электронным блоком	--
28	--	--	--	Не используется	--
29	0,5	GY	7376	Управление 5 В датчика положения распредвала	--
30	--	--	--	Не используется	--
31	0,5	BN/VT	1744	Управление топливной форсункой (1)	--
32	0,5	YE/WH	1745	Управление топливной форсункой (2)	--
33	0,5	BN/VT	1746	Управление топливной форсункой (3)	--
34	0,5	BN/YE	844	Управление топливной форсункой (4)	--
35	1.5	BK	350	Заземление	--
36-38	--	--	--	Не используется	--
39	0,5	BN/-D-GN	1174	Сигнал реле уровня масла	--
40	--	--	--	Не используется	--
41	0,5	WH/BK	1799	Сигнал высокой разрешающей способности датчика положения коленчатого вала	--
42	--	--	--	Не используется	--
43	0,5	YE/VT	5275	Входной датчик положения распредвала (1)	--
44-45	--	--	--	Не используется	--
46	0,5	D-GN/GY	465	Управление основным реле топливного насоса	--
47	0,5	YE	447	Управление катушкой реле стартера	--
48	0,5	BN	25	Схема управления индикатором зарядки	--
49	--	--	--	Не используется	--
50	1.5	D-BU/RD	1733	Опорное напряжение 12 В электронного блока управления (2)	--
51	0,5	D-GN/VT	335	Управление реле низкоскоростного вентилятора охлаждения	--
52-54	--	--	--	Не используется	--
55	0,5	VT/BK	5273	Выходной датчик положения распредвала (1)	--
56	0,5	D-GN/GY	817	Сигнал скорости автомобиля	MSA
57	0,5	BK/GY	873	Нижний опорный сигнал датчика скорости вращения левого переднего колеса	--
58	0,5	WH/D-BU	6311	Сигнал торможения круиз-контроль/ETC/TCC	--
59-60	--	--	--	Не используется	--
